三片式法兰球阀 性能规范Specifications
公称压力:PN 1.6,2.5,4.0,6.4MPa
强度试验压力：PT2.4,3.8,6.0,9.6MPa
低压气密封试验压力：0.6MPa
适用介质：Q41F-(16-64)C 水，油品，气
适用温度：-29～280℃
适用介质：Q41F-(16-64)P 硝酸类
Q41F-(16-64)R 醋酸类
适用温度：-40～280℃
Nominal pressure:PN 1.6,2.5,4.0,6.4MPa
Strength testing pressure:PT2.4,3.8,6.0,9.6MPa
Seat testing pressure(low pressure):0.6MPa
Applicable media: Q41F-(16-64)C Water.Oil.Gas
Applicable temperature:-29～280℃
Applicable media: Q41F-(16-64)P Nitric acid Q41F-(16-64)R Acetic acid
Applicable temperature:-40～280℃

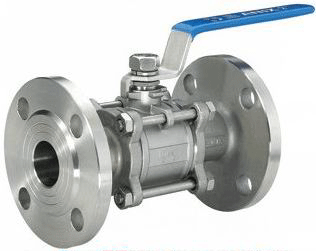

三片式法兰球阀 尺寸
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
三片式法兰球阀主要材料：
|
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
螺栓 |
不锈钢SS304 |
碳钢 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
碳钢 |
|
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
球体 |
不锈钢CF8 |
不锈钢CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
三片式法兰球阀保修服务：
彪维自动阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到彪维公司完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，
我公司承诺 ：如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费。 |
