螺纹三片式球阀
产品名称：螺纹三片式球阀
产品型号：Q11F三片式球阀
在线咨询
咨询电话：021-51602737
传真：021-51602737

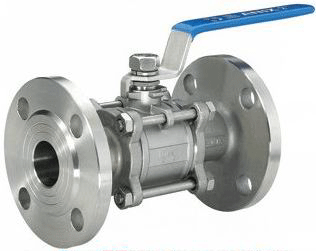

三片式法兰球阀
 三片式法兰球阀
三片式焊接球阀
 三片式焊接球阀
产品介绍

1、Q11F螺纹三片式球阀 概述

      不锈钢三片式内螺纹球阀系列产品是三段式阀体，由螺栓锁定而成两端是内螺纹接头的三片式球阀，也是结构较为复杂的一种内螺纹球阀，通常用于要求高，压力较高的管路和装置中。中段阀体采用高平台结构，方便加装电动执行器和气动执行器，便于工作现场的集中控制和远程控制。
2、Q11F螺纹三片式球阀 产品特点
  1、阀体，阀盖采用先进的硅溶浇铸工艺，结构合理，外形美观；
  3、阀座采用弹性密封结构，密封可靠，启闭力矩轻；
  4、阀杆采用下装式结构，可防止阀杆吹出；
  5、可设置90°开关限位机构，并根据用户需要，可加装带锁装置，防止误操作；
  6、适用于PN1.0~6.3MPa工作温度-29℃~180℃（密封圈为聚四氟乙烯）或-29℃~300℃（密封圈为对位聚苯）的各种管道
3、Q11F螺纹三片式球阀 执行标准
  设计规范：API 6D  GB/T 1224
  螺纹连接：GB/T 7073  ASME B1.20.1  DIN 2999  ISO7/1
  试验与检验：GB/T 13927  API 598  API 6D
4、Q11F螺纹三片式球阀 性能参数

基本型号 Q11F
工作压力（MPa） 1.6~6.3   /   Calss150-Calss400 /1000WOG
口径(mm) DN15-DN100  1/2″-4″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料阀体  WCB CF8 CF8M  镍合金 Monel Duplex Steel
球体  WCB CF8 CF8M  镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316 镍合金 Monel
密封面 PTFE RPTFE  PPL
填料  PTFE
5、Q11F螺纹三片式球阀 主要外形尺寸
公称通径 管螺纹 d L W H
6 1/4″ 8 60 110 56
10 3/8″ 18 60 110 58
15 1/2″ 10.5 60 110 58
20 3/4″ 13 67.5 110 62
25 1″ 17 73 110 68
32 1 1/4″ 22 90 150 75
40 1 1/2″ 25 97.5 150 83
50 2″ 32 112 150 90
65 2 1/2″ 40 132 180 95
80 3″ 50 156 220 100
100 4″ 65 196 250 115
6、Q11F螺纹三片式球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
