台湾广腾Y型过滤器
产品名称：台湾广腾Y型过滤器
产品型号：Y型过滤器
在线咨询
咨询电话：021-51602737
传真：021-51602737
台湾广腾暗杠闸阀
 台湾广腾暗杠闸阀
台湾广腾双瓣式止回阀
 台湾广腾双瓣式止回阀
台湾广腾升杆式闸阀
 台湾广腾升杆式闸阀
台湾广腾F式闸阀
 台湾广腾F式闸阀
产品介绍

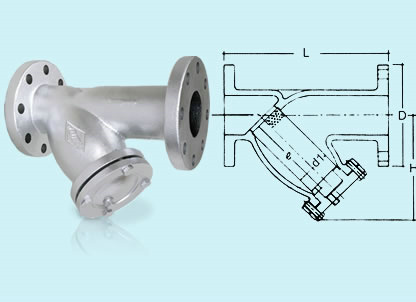

guolvqi


材質表

號碼 名稱 材料
1 閥體 FC 20
2 閥蓋 FC 20
3 過濾網 SUS 304
4 密合墊 CAF 201
5 閥蓋螺栓 SS 41
CS118

JIS-10K型 鑄鐵Y型過濾器 F式

CAST IRON SILENT-STRAINER PATTERN FLANGE


常用壓力 10kg/cm2
試驗壓力 閥體 15kg/cm2
最高溫度 80℃

寸法表

尺寸 l L H d1 D
50A 106 250 128 51 155
65A 135 285 170 61 175
75A 146 315 190 72 185
100A 180 370 225 97 210
125A 192 420 255 120 250
150A 252 490 320 145 280
200A 335 560 415 198 330
250A 410 745 520 245 400
CS119

ASA-125型 鑄鐵Y型過濾器 F式

CAST IRON SILENT-STRAINER PATTERN FLANGE


常用壓力 10kg/cm2
試驗壓力 閥體 15kg/cm2
最高溫度 80℃

寸法表

尺寸 l L H d1 D
50A 106 250 128 51 152
65A 135 285 170 61 178
75A 146 315 190 72 190
100A 180 370 225 97 229
125A 192 420 255 120 254
150A 252 490 320 145 279
200A 335 560 415 198 343
250A 410 745 520 245 406

材質表

號碼 名稱 材料
1 閥體 FC 20
2 閥蓋 FC 20
3 過濾網 SUS 304
4 密合墊 CAF 201
5 閥蓋螺栓 SS 41
CS120

PN-16型 鑄鐵Y型過濾器 F式

CAST IRON SILENT-STRAINER PATTERN FLANGE


常用壓力 12kg/cm2
試驗壓力 閥體 16kg/cm2
最高溫度 80℃

寸法表

尺寸 l L H d1 D
50A 106 250 128 51 165
65A 135 285 170 61 185
75A 146 315 190 72 200
100A 180 370 225 97 220
125A 192 420 255 120 250
150A 252 490 320 145 285
200A 335 560 415 198 340
250A 410 745 520 245 405
