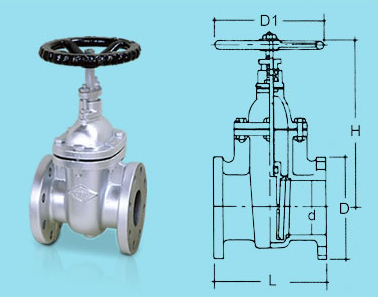

JIS-10K型 鑄鐵閘閥 F式 (非昇桿式)
CAST IRON GATE VALVE FLANGE (NON-RISING STEM)
材質表
| 號碼 |
名稱 |
材料 |
| 1 |
閥體 |
FC 20 |
| 2 |
閥蓋 |
FC 20 |
| 3 |
填料函 |
FC 20 |
| 4 |
閥座 |
FC 20 |
| 5 |
手輪 |
FC 20 |
| 6 |
填料壓蓋 |
FC 20 |
| 7 |
閥座襯圈 |
BC |
| 8 |
閥體襯圈 |
BC |
| 9 |
閥桿 |
SUS 410 |
| 10 |
壓蓋螺栓 |
SS 41 |
| 11 |
壓蓋螺帽 |
SS 41 |
| 12 |
手輪螺帽 |
SS 41 |
| 13 |
閥蓋螺栓 |
SS 41 |
| 14 |
函蓋螺帽 |
SS 41 |
| 15 |
函蓋填料 |
NBR |
| 16 |
密合墊 |
CAF201 |
| 17 |
閥蓋螺帽 |
BC |
寸法表
| 尺寸 |
d |
L |
H |
D1 |
D |
| 50A |
2" |
180 |
235 |
160 |
155 |
| 65A |
2-1/2" |
190 |
280 |
180 |
175 |
| 75A |
3" |
200 |
310 |
200 |
185 |
| 100A |
4" |
230 |
370 |
230 |
210 |
| 125A |
5" |
250 |
408 |
250 |
250 |
| 150A |
6" |
270 |
470 |
280 |
280 |
| 200A |
8" |
290 |
600 |
325 |
330 |
| 250A |
10" |
330 |
700 |
400 |
405 |
| 300A |
12" |
350 |
870 |
455 |
445 |
ASA-125型 鑄鐵閘閥 F式 (非昇桿式)
CAST IRON GATE VALVE FLANGE (NON-RISING STEM)
材質表
| 號碼 |
名稱 |
材料 |
| 1 |
閥體 |
FC 20 |
| 2 |
閥蓋 |
FC 20 |
| 3 |
填料函 |
FC 20 |
| 4 |
閥座 |
FC 20 |
| 5 |
手輪 |
FC 20 |
| 6 |
填料壓蓋 |
FC 20 |
| 7 |
閥座襯圈 |
BC |
| 8 |
閥體襯圈 |
BC |
| 9 |
閥桿 |
SUS 410 |
| 10 |
壓蓋螺栓 |
SS 41 |
| 11 |
壓蓋螺帽 |
SS 41 |
| 12 |
手輪螺帽 |
SS 41 |
| 13 |
閥蓋螺栓 |
SS 41 |
| 14 |
閥蓋螺帽 |
SS 41 |
| 15 |
函蓋填料 |
NBR |
| 16 |
密合墊 |
CAF201 |
| 17 |
閥桿螺帽 |
BC |
| 常用壓力 |
10kg/cm2 |
| 試驗壓力 |
閥體 |
15kg/cm2 |
| 閥座 |
15kg/cm2 |
寸法表
| 尺寸 |
d |
L |
H |
D1 |
D |
| 50A |
2" |
178 |
235 |
160 |
152 |
| 65A |
2-1/2" |
190 |
280 |
180 |
178 |
| 75A |
3" |
203 |
310 |
200 |
190 |
| 100A |
4" |
229 |
370 |
230 |
229 |
| 125A |
5" |
250 |
408 |
250 |
254 |
| 150A |
6" |
267 |
470 |
280 |
279 |
| 200A |
8" |
292 |
600 |
325 |
343 |
| 250A |
10" |
330 |
700 |
400 |
406 |
| 300A |
12" |
354 |
870 |
455 |
483 | |
