Airodyn压缩空气疏水阀

简介
Airdyn为热动力型压缩空气疏水阀。外表面经ENP抗氧化处理。
选项
Airody S可提供高精度碟片用于高洁净应用。
标准
本产品完全符合欧洲的压力设备指令97/23/EC。
证书
该产品可提供证书EN 10204 3.1。
注：如需证书请在订购时注明。
口径和管道连接
½"螺纹BSP或NPT。
¾" 螺纹NPT。

压力/温度限制条件
最大阀体设计压力             PN63
PMA-最大允许压力           63 bar g@120℃
TMA-最高允许温度           400℃@42 bar g
PMO-最大操作压力           63 bar g@120℃
最低工作温度                  0℃
TMO-最高操作温度           400℃@42 bar g
PMOB-在任何情况下背压不超过进口压力的80%，否则疏水阀不能关闭
最小操作压差                  0.25 bar
最大冷态测试压力             95 bar g

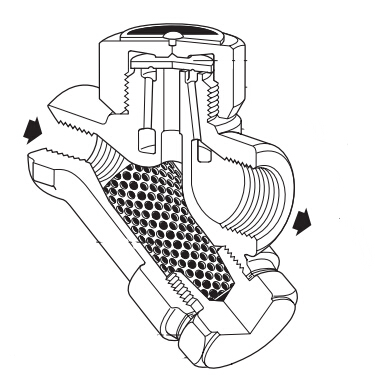

材质
序号       部件            材质
 1         阀体            不锈钢       ASTM A743 Gr. CA40F
 2         阀帽            不锈钢       AISI 416
 3         碟片            不锈钢       BS 1449 420 S45
 4         过滤网         不锈钢       BS 1449 304 S16
 5         过滤帽         不锈钢       AISI 416
 6         过滤帽垫片  不锈钢       BS 1449 304 S16

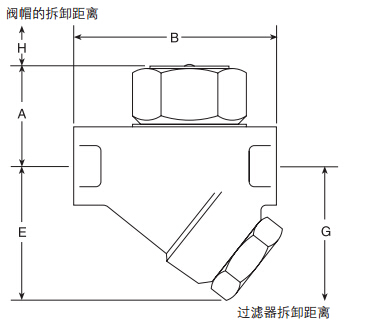

 尺寸/重量 (近似)mm和kg
口径     A     B      E       G       H     重量
½"     41    78    55    85     20    0.77
¾"     44    85    60    100   20    0.95
安装说明
疏水阀最好安装在水平管道上，但也可以安装在垂直向下的管道上。
操作
碟片（3）的一侧为带有一划痕横向外的平面，碟片的另一侧有一加工的环型槽。
Airodyn供货时将带有环型槽的一侧面向阀座，适用于干净的操作系统。
如果系统比较肮脏，则使用合适的扳手松开阀帽，反转碟片使用泄流划痕的面向阀座。旋紧阀帽，无需使用垫片，但应涂上防高温的油脂。
拧紧阀帽至合适的扭矩，不要使用活动板手应防止阀帽的扭环。如果用于极端肮脏的环境，应加深划痕的深度或者增加划痕数（最多至3个划痕）。
划痕应均匀布置在碟片面上并朝向碟片外边。
处理
本产品可再循环，处理得当不会引起生态问题。
订购说明
例：1-½"斯派莎克Airodyn压缩空气疏水阀，螺纹连接BSP。
备件
可供备件在图中以实线表示，虚线部分不提供。
可供备件
碟片 (3套)                                         3
过滤网和垫片                                    4,6
过滤器端盖垫圈 (3套)                            6
订购备件
根据上述说明订购备件并注明疏水阀的型号和口径。
例：1-Airodyn ½"疏水阀的过滤器。
