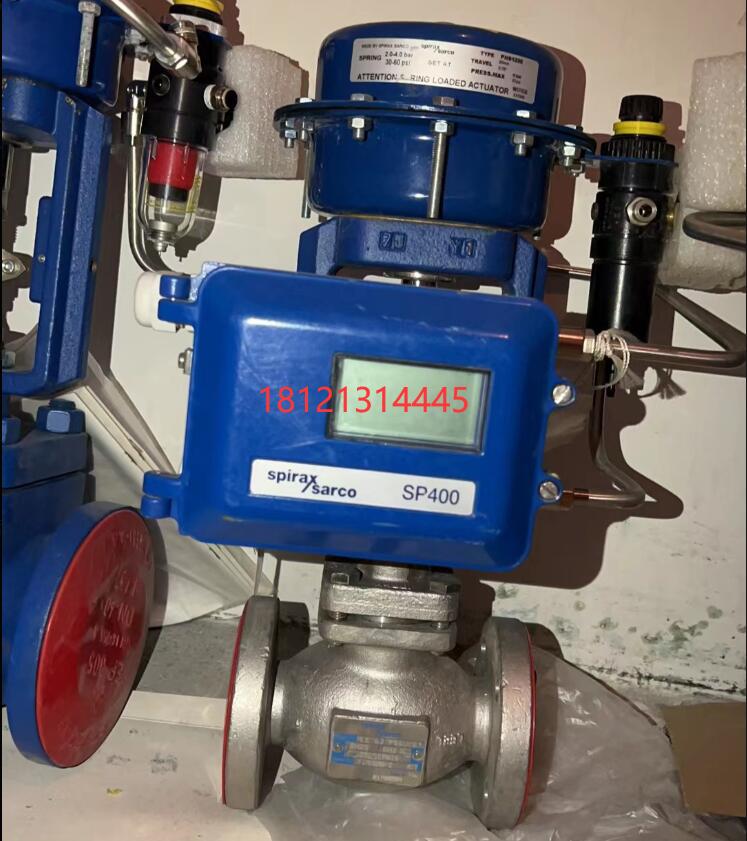

斯派莎克 LE63 是 Spira-trol™系列核心的不锈钢材质二通单座气动调节阀，采用鼠笼压紧阀座设计，符合 EN/ASME 国际标准，专为蒸汽、水、油及各类工业流体的气动控制打造，适配对阀体耐腐蚀性、流体调节精度有要求的工业工况，口径覆盖 DN15-DN100，可实现精准的流量 / 压力 / 温度调节或开 / 关控制。

DN15 - DN50（½" - 2"）：20 mm（¾"）

DN65 - DN100（2½" - 4"）：30 mm（1"）

Kv/Cv 值：支持标准及缩小阀内件配置，可指定特殊 Kv 值，防噪 / 防汽蚀型号 Kv/Cv 值参考 TI - S24 - 59；换算公式：

CV​(US)=CV​(UK)×1.2009

（五）可选配置

阀杆密封：PTFE（标准）、波纹管（零泄漏应用）、石墨填料（高温应用）

阀座：

金属密封：431 不锈钢（标准）、316L 不锈钢

软密封：PTFE（≤170°C）、PEEK（C/P 型≤220°C，K 型≤250°C），均为 Class VI

硬化表面：316L 不锈钢带 Stellite 6 硬化表面（严酷工况）

阀帽类型：标准阀帽、加长阀帽（管道保温厚或热 / 冷工况）

阀内件：标准阀内件、降噪鼠笼（参考 TI - S24 - 59）

三、尺寸与重量（近似值）

（一）尺寸（mm）

表格

口径 法兰连接（LE 阀）

DN15（½"） A1=130，C1=103

DN20（¾"） A1=150，C1=103

DN25（1"） A1=160，C1=103

DN32（1¼"） A1=180，C1=132

DN40（1½"） A1=200，C1=132

DN50（2"） A1=230，C1=127

DN65（2½"） A1=290，C1=200

DN80（3"） A1=310，C1=200

DN100（4"） A1=350，C1=216

（二）重量（kg）

表格

口径 LE63 基础重量

DN15（½"） 5.0

DN20（¾"） 6.0

DN25（1"） 6.5

DN32（1¼"） 10.0

DN40（1½"） 12.8

DN50（2"） 15.0

DN65（2½"） 32.0

DN80（3"） 36.0

DN100（4"） 53.0

四、配套与认证

（一）配套执行器与定位器

气动执行器：EL4600、AEL3、AEL5、AEL6、PN9000 系列

定位器：PP6（气动定位器）、SP400、SP500（智能型电气定位器）

（二）标准与认证

符合标准：EN 60534、欧盟压力设备指令 2014/68/EC（可按需带钢印）

认证：EN 10204 3.1 认证（订单需注明认证 / 检验要求）

核心产品特性

1. 材质优势：阀体核心采用EN 10213 1.4408 不锈钢，阀帽、加长阀帽、波纹管组件等关键部件为 AISI 316L 不锈钢，耐腐性优异，适配酸碱、潮湿等复杂流体环境；

2. 气动控制适配：专为气动系统设计，可无缝搭配斯派莎克 PN9000 系列气动执行器，及 PP6 气动定位器、SP400/SP500 智能型电气定位器，支持气开 / 气关作用形式，调节响应快、精度高；

3. 流通特性可选：默认等百分比（E） 特性（调节比 50:1），适配绝大多数流体连续调节场景；也可定制线性（L，30:1）、快开（F，10:1）特性，满足液体恒定压降控制或单纯开 / 关需求，仅阀内件型式不同；

4. 密封与阀座配置：支持 PTFE 标准密封、波纹管零泄漏密封、石墨高温填料密封三种阀杆密封方案；阀座可选 431 不锈钢金属密封（Class IV/V 泄漏率）、PTFE/PEEK 软密封（Class VI 零泄漏，最高耐 250℃），及 Stellite 6 硬化表面阀座，适配严酷工况。

关键技术参数

1. 口径与连接

• 口径范围：DN15-DN100（对应 ½"-4"）

• 连接方式：法兰连接

• 法兰标准：EN 1092 PN16、JIS/KS 10、ASME 150

2. 压力与温度限制（PN16 设计）

• 最大设计压力：16 bar g @ 50℃；最大设计温度：400℃ @ 10.9 bar g

• 最小操作温度：-10℃（更低温度可咨询厂家，石墨填料可适配更低温）

• 各配置最高耐温：

• PTFE 软阀座：200℃；PEEK 软阀座（K 型）：250℃

• 石墨高温填料：400℃；波纹管密封：300℃

• V 型 PTFE 标准填料：250℃

• 最大压差：PTFE / 分体式 PEEK 软阀座 7bar，整体式 PEEK 软阀座 19bar

• 冷态测试水压：24 bar g

3. 核心结构参数

• 阀芯设计：抛物线型，分平衡 / 不平衡阀芯

• 泄漏率：金属密封 Class IV（不平衡阀芯可选 Class V）；软密封 Class VI

• 阀门行程：DN15-DN50 为 20mm，DN65-DN100 为 30mm

• Kv/Cv 值：支持标准 / 缩小阀内件，可定制特殊 Kv 值，防噪 / 防汽蚀型号参考 TI-S24-59（换算公式：CV​(US)=CV​(UK)×1.2009）

4. 近似尺寸与重量

• 尺寸：法兰款 DN15-A1=130mm、DN100-A1=350mm，波纹管密封 / 加长阀帽有专属适配尺寸（DN15 波纹管密封 237mm，加长阀帽 336mm）

• 重量：DN15 为 5.0kg、DN25 为 6.5kg、DN100 为 53.0kg，波纹管 / 加长阀帽无额外增重

适配配套设备

气动执行器

PN9000 系列（PN9100E/R、PN9200E/R、PN9320E/R 等）、EL4600/AEL3/AEL5/AEL6 系列

定位器 / 附件

• 气动定位器：PP6、PP5

• 电气定位器：SP400/SP500 智能型、EP500S 常规型、ISP5 本安型

• 支持数字通讯功能定位器 SP300 适配

典型应用场景

广泛用于化工、制药、食品饮料、电力、暖通等行业，适用于不锈钢材质适配的流体控制系统，如：

1. 腐蚀性工业液体 / 蒸汽的流量、压力、温度精准调节；

2. 洁净流体（如纯水、食品级介质）的输送控制；

3. 高温（最高 400℃）、中高压（PN16）工况下的流体通断与调节；

4. 对泄漏率要求高的零泄漏工况（选配波纹管密封）。

安装与订购要点

1. 安装要求：需确认流体流向与阀体标识一致，避免系统外部应力作用于阀体；低温（＜+5℃）或零度以下工况，需对阀门及执行器外部运动部件保温；

2. 订购标注：需注明产品全称、口径、法兰标准、Kv 值、密封 / 阀座配置，示例：斯派莎克 Spira-trol™ DN25 LE63PTSUSS.2 (Kvs) 10 PN16 气动调节阀；

3. 备件支持：可提供垫片组、阀杆密封组件、阀芯阀座组件、波纹管密封组件等原厂备件，缩小阀芯需特殊标注。

产品认证与标准

符合 EN 60534 国际控制阀标准、欧盟压力设备指令 2014/68/EC（可按需带钢印），拥有 EN 10204 3.1 材质认证，所有设计与生产均满足斯派莎克全球统一质量标准。
