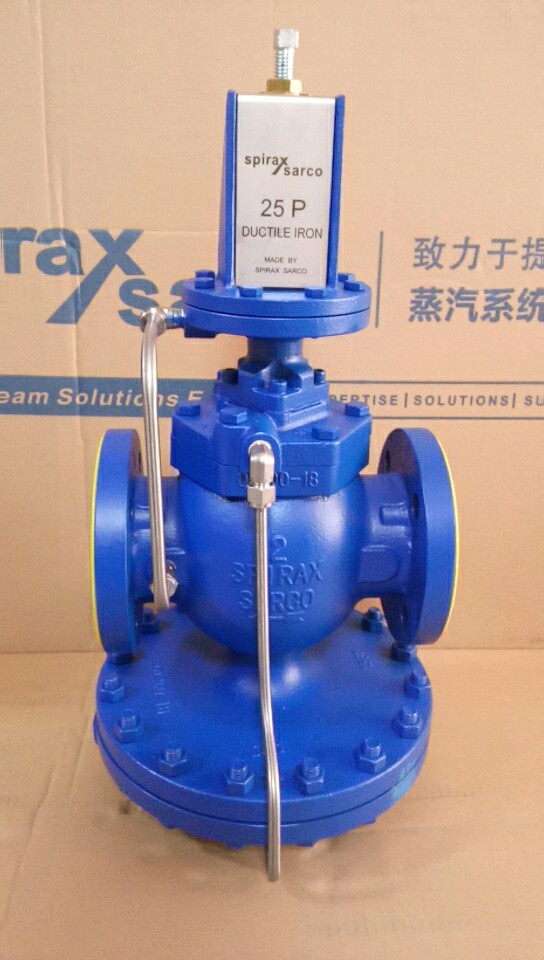

25P 导阀型减压阀（½"- 5"）

一、产品简介

25P 系列为自作用导阀型减压阀，核心功能是通过外部压力感应管感应下游压力，自动调节主阀开度以维持下游压力稳定，下游无负荷时阀门可完全关闭。产品精准可靠，主要用于将高压蒸汽减压至设备有效工作压力范围，避免设备因超压受损。

核心基础信息

认证信息：UKAS Cert.No. LRQ 0963008、ISO 9001 认证
文档编号：TI-P031-01CN CH Issue 3
版权所有：© Copyright 2017
品牌理念：Total Steam Solutions Experts（专业、解决方案、可持续性）
声明：产品使用范围和条件可能受当地法规限制，产品持续更新，斯派莎克保留技术说明更新权及版权，恕不另行通知

二、核心技术参数

（一）压力与温度限制

项目

具体规格

下游压力范围（弹簧控制）

黄色弹簧：0.2 bar g - 2.1 bar g

；蓝色弹簧：1.4 bar g - 7.0 bar g；

红色弹簧：5.6 bar g - 14.0 bar g

最高工作温度

球墨铸铁阀体（PN16/PN25）：

232℃

；铸钢阀体（PN40）：315℃

适用压力范围

0 - 21 bar g

（二）口径与管道连接

口径规格	连接方式
½" - 2"	BSPT 螺纹（BS21 标准）；法兰连接（PN16/PN25 球墨铸铁）
½" - 4"	法兰连接（PN16/PN25 球墨铸铁、PN40 铸钢）
5"	法兰连接（PN16/PN25 球墨铸铁）
备注	其他连接尺寸可咨询斯派莎克

（三）流量参数

1. 阀门全开 Cv 值

2. 流量转换公式

Cv（US）= Kv × 1.156
注：流量图基于安装外部感应管测算，未装外部感应管时流量会减小，下游压力极低工况下流量最大减小 30%；关键应用建议通过 Cv 值计算选型，实际工况计算 Cv 值应介于阀门全 Cv 值的 20%-80% 之间

三、部件材质说明

序号	部件
1	阀体
2	阀盖
3	阀盖螺栓
4	主阀芯
5	主阀座
6	主阀座垫圈
7	阀回复弹簧
8	阀杆
9	过滤网
10	阀杆套管
11	弹簧导承
12	螺帽
13	阀盖垫片
14	压力平衡管
15	隔膜顶盖
16	阀杆衬套
17	隔膜盘顶杆
18	顶杆导承
19	螺帽
20	隔膜底盖
21	隔膜盘
22	主隔膜（2 ply）
23	套管
24	短管及阻尼孔
25	外接管组
26	堵头
27	连接螺栓
28	垫圈
43	调节螺丝
44	锁紧螺母
45	导阀弹簧
46	隔膜顶盖（导阀）
47	隔膜底盖（导阀）
48	弹簧板
49	隔膜（导阀）
50	隔膜板（导阀）
51	导阀弹簧（备用）
60	导阀垫圈
61	导阀安装螺母
62	隔膜室螺母

四、尺寸与重量参数（近似值）

口径
	A1（球墨铸铁 PN16）
½"	160
¾"	160
1"	166
1¼"	205
1½"	216
2"	240
2½"	286
3"	308
4"	354
5"	-

五、安装要求

安装位置：阀门需安装在水平管道上，配备旁路和截止阀，便于维护和检修。
上下游配套：上游需安装疏水阀和过滤器，避免杂质影响阀门运行；下游压力感应管前后需预留至少 10 倍管径的直段，确保压力感应精准。
工况适配：根据下游压力需求选择对应颜色的弹簧，安装时确保外部压力感应管连接牢固，无泄漏
