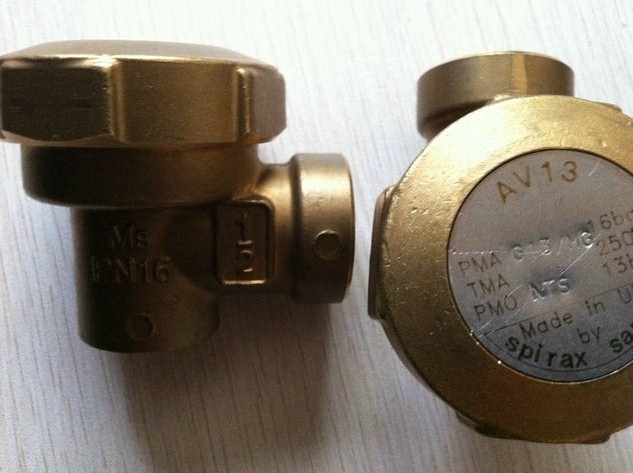

产品名称：	斯派莎克AV13排空气阀
产品型号：	AV13

咨询电话：021-51602737
传真：021-51602737

产品介绍

一、简介

AV13 为可维修型压力平衡式热静力排空气阀，采用角形连接。

二、标准

本产品符合欧洲压力设备指令 97/23/EC。

三、证书

本产品可提供 “测试报告”。

四、口径和管道连接

支持 3/8"、½" 和 ¾" 规格，接口类型为 BSP（符合 BS21 标准）或 NPT 螺纹连接。

五、工作范围与限制条件

（文档含压力 - 温度关系图，横轴为温度℃，范围 0-16；纵轴为压力 bar g，范围 0-250，标注 “本产品不能用于此区域” 及 “饱和蒸汽曲线”；限制条件符合 ISO6552 标准）

限制项目	参数值
阀体设计压力	PN16
PMA 最大允许压力	12 bar g @ 120℃
TMA 最高允许温度	250℃ @ 7 bar g
最低允许温度	-20℃
PMO 最大工作压力	13 bar g @ 220℃
TMO 最高工作温度	250℃ @ 7 bar g
最低工作温度	0℃（更低温度需咨询斯派莎克）
设计最大冷态水压试验压力	24 bar g

六、材质

序号	部件	材质	标准 / 补充说明
1	阀体	黄铜	BS EN 12165 CW 617N
2	阀帽	黄铜	BS EN 12165 CW 617N
3	“O” 形环	合成橡胶碳氟化合物	-
4	液囊	不锈钢	-
5	弹簧	不锈钢	BS 2056 302 S26
6	隔板	不锈钢	BS 1449 304 S16
7	阀座	不锈钢	BS 970 431 S29
8	阀座垫片	不锈钢	BS 1449 304 S11

七、Kvs 值

KV 值（冷态）：0.45
转换公式：

CV (UK) = KV × 0.963
CV (US) = KV × 1.156

八、尺寸 / 重量

（近似值，单位：mm 和 kg；标注说明：含拆卸距离 E，及尺寸标注 D、B）

口径	A	B	C	D	E	重量
3/8"	18	32	49	25	55	0.40
½"	20	38	53	25	55	0.40
¾"	27	40	62	25	55	0.45

九、安全信息

详细信息请参考随产品一起提供的安装和维修指南（文档编号 IMP010-07）。

十、安装

详细信息请参考随产品一起提供的安装和维修指南（文档编号 IMP010-07），核心要求：
排空气阀应安装于管道或设备的最高点（空气聚积点），出口需连接管道至安全区域。

十一、处理

该产品可回收利用，正确处理不会引发环境问题；但回收过程中若温度接近 315℃，需警惕氟化橡胶的分解物。

十二、订购说明

示例：1 - 斯派莎克 1/2"AV13 排空气阀，BSP 螺纹连接。

十三、备件

备件标识：图中实线部分为可供备件，虚线部分不属备件供应范围。
可供备件清单：

备件名称	对应部件序号
液囊和阀座装置	3、4、5、6、7、8
阀帽垫片（早期型号，3 件）	3
“O” 形环（现在型号，2 组各 3 件）	3

备注：早期型号采用传统垫片密封阀帽，现在型号改用 “O” 形环；“O” 形环分两种类型，需根据阀体类型选择。
订购备件要求：按上述清单订购，需标明排空气阀的型号和口径。
示例：1 - 液囊和阀座装置，用于 1/2"AV13 排空气阀。（文档含部件序号标注，标注序号 2、3、5、4、6、7、8）

十四、推荐拧紧力矩

序号	部件	规格（mm 或 A/F）	扭矩 Nm
2	垫片	50 A/F	90 - 100
-	“O” 形环	50 A/F	50 - 60
7	阀座	17 A/F	35 - 40
