一、简介

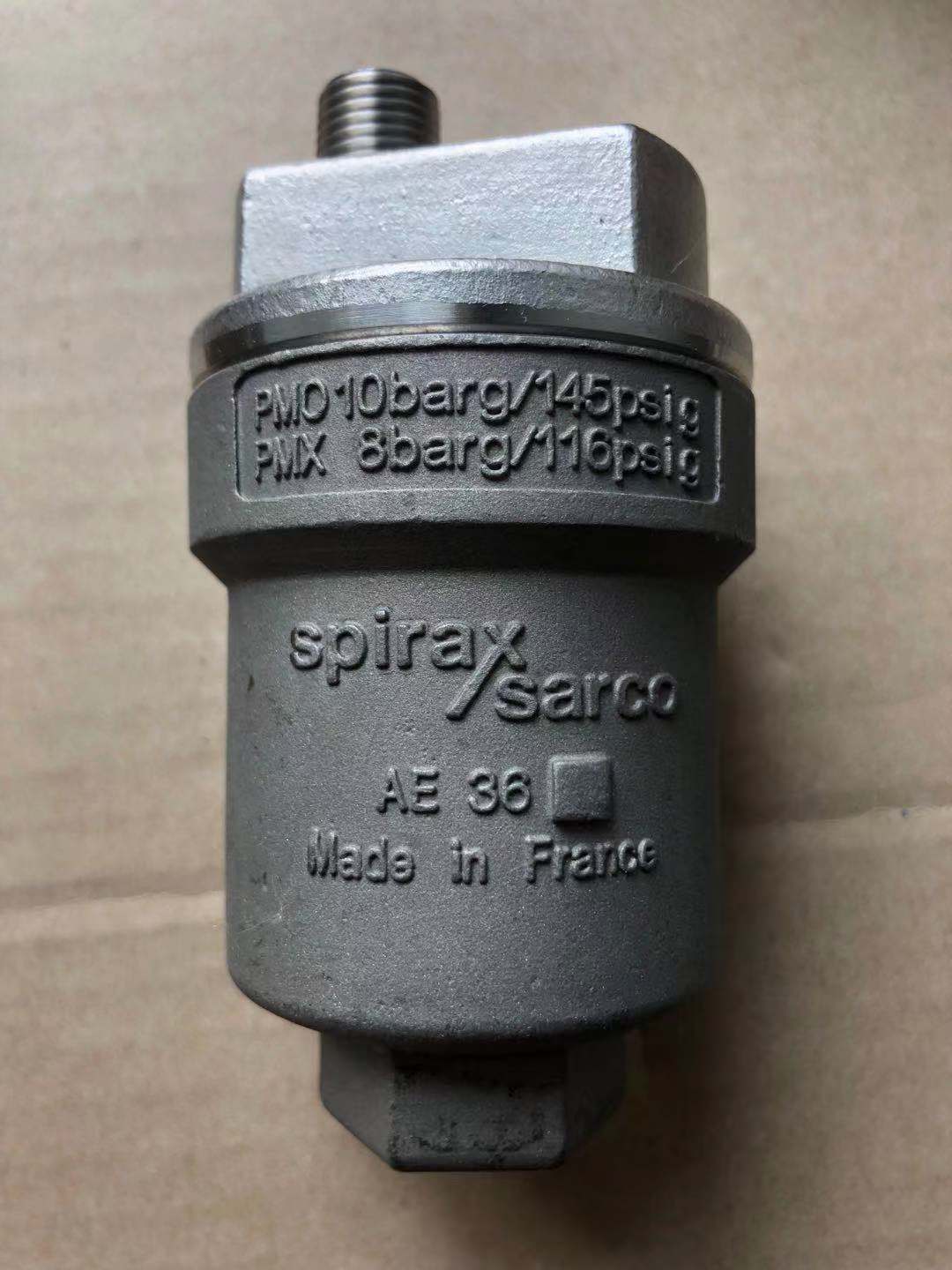

AE36 系列自动排空气阀用于热水和冷水设备上。阀体、阀盖材质为 316L 奥氏体不锈钢。标准型为 AE36，带止回阀为 AE36A。

二、标准

本产品符合欧洲压力设备指令 97/23/EC。

三、证书

本产品提供 EN 10204 3.1 材质证明。
注：如需证书请在订购时注明。

四、口径和管道连接

• 进口：½"BSP 或 NPT 内螺纹

• 出口：¼"BSP 或 NPT 外螺纹

五、压力 / 温度限制

（文档中含压力 - 温度关系图，横轴为温度℃，范围 1-10，纵轴为压力 bar g，范围 50-150，标注 “本产品用于此区域可能会损坏内部件”）

六、材质

（文档中含部件序号标注图，标注序号 10、9、6、8、5、2、4、3）
First for Steam Solutions（蒸汽解决方案首选），核心价值：EXPERTISE（专业）、SOLUTIONS（解决方案）、SUSTAINABILITY（可持续性）
J-241

七、自由排量

（文档中含自由排量关系图，横轴为压差 bar (x 100= kPa)，范围 0.1-8，纵轴为排量 dm³/s，范围 0.1-1，标注 “16℃空气”）
若空气温度不是 16℃，可用图中的排量乘以下公式加以修正：289/(273+T)（T 是实际温度）。假设空气温度等于水温。

八、尺寸 / 重量

(近似) 单位：mm/kg

（文档中含尺寸标注图，标注 A、B，及序号 10、9（不作为备件）、5、2）

九、安全信息、安装和维护

详细信息请参考随产品一起提供的安装和维修指南 (IMP017-03)。

（一）安装

自动排空阀必须垂直安装，并且进口位于下方。建议出口与排水管相连。

（二）订购

例：1 - 斯派莎克 ½"AE36A 自动排空气阀，带止回阀，BSP 螺纹接口。

（三）备件

如图所示，实线部分是可供备件，虚线部分不属提供范围。

注意

如果您有 AE36 系列的早期产品 AE36CV，其工作范围在 3-8bar，则 AE36A 的备件不能使用。应该用更早一些的备件。

订购备件

按上表订购备件，并注明自动排空气阀的口径和型号。
例：1-1/2" 斯派莎克 AE36A 自动排空气阀的维修组件。

（四）推荐拧紧力矩

TI-P017-02 ST Issue 7
AE36 和 AE36A 液体系统自动排空阀
