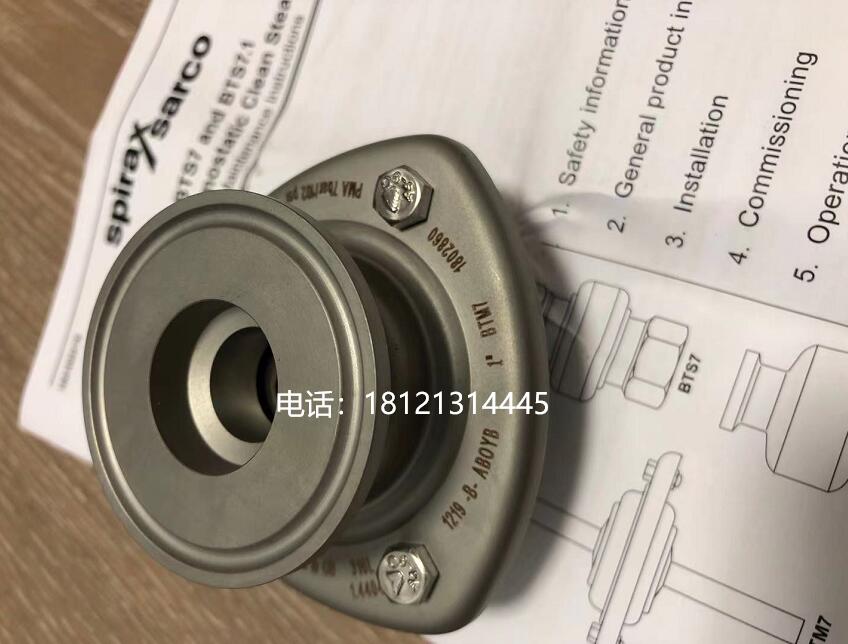

斯派莎克BTM7热静力疏水阀 斯派莎克热静力疏水阀 斯派莎克洁净型疏水阀

316L不锈钢材质的BTM7是可维修型热静力疏水阀，用于从洁净蒸汽系统中排放冷凝水。应用领域包括消毒器、制程容器和CIP/SIP系统。

BTM7是自排放设计，在接近饱和温度下疏水。

斯派莎克BTM7系可维修型热静力蒸汽疏水阀，设计用于排除洁净蒸汽系统的冷凝水。可用于消毒器，制程容器和CIP/SIP系统等，阀体由316L不锈钢制成，内表面光洁度高，一般抛光到1.6~3.2Ra，自排放设计，在接近饱和温度下疏水，疏水阀单独包装，配有保护盖，并密封在塑胶袋里。

选项

固定排放口，用于故障时开启。

各种形式的连接方式。

标准

本产品符合ASME BPE。

本产品符合欧洲压力设备指令97/23/EC。

所有与介质接触的部件材质均符合FDA/3-A认证。

密封圈符合FDA CFR 21, paragraph 177, section 2600，USP Class VI。

证书

本产品可提供材质证书EN 10204 3.1。

注：如需证书请在订购时说明。

口径和管道连接

¼", ½" , ¾", 1"螺纹连接BSP或NPT。

½" , ¾", 1" OD X 16 swg (0.065")对焊端头。

½" , ¾", 1" 卫生卡箍式接头。

DIN 11850 (Series 1)对焊端头

12 mm O/D x 1.0mm (DN10-D)对焊。

18 mm O/D x 1.0 mm (DN15-D)对焊。

ISO 1127 (Series 1) 对焊端头

13.5 mm O/D x 1.6 mm (DN8-I)对焊。

17.2 mm O/D x 1.6 mm (DN10-I)对焊。

21.3 mm O/D x 1.6 mm (DN15-I)对焊。

注：可根据需要提供其它连接方式。请咨询本公司。

备件

图中可供备件以实线显示，虚线部分不作为备件提供。

可供备件

1、热静力元件 4

2、‘O’形环(3套) 3

3、带阀座的阀体(出口) - 标明连接方式 2

订购备件

按上表所述订购备件，并说明型号、口径和疏水阀的连接方式。

例：1- 热静力元件，用于斯派莎克1/2"洁净型热静力蒸汽疏水阀BTM7，螺纹连接NPT。

安全信息、安装和维修

详细信息请参考随产品提供的安装维修指南(IM-P180-05)。

安装提示：

该产品设计安装于垂直管道上，流向向下以确保冷凝水自由排放。不要将热静力元件暴露在过热状态中，否则会损坏元件。疏水阀前后应安装合适的截止阀，以确保维护和更换时的安全。

订购说明

举例：1-斯派莎克DN15 BTM7可维修型热静力洁净蒸汽疏水阀，带管端ISO 1127，系列1。(21.3mm O/D×1.6mm)，管端段长度为40mm，以适用自动焊接要求，最高使用压力为7 bar g。
