型号： Q21SA

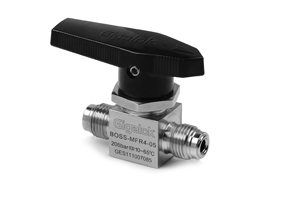

产品名称： 气源焊接球阀
特性：
公称压力:≤6.4Mpa
适用温度:-20℃～65℃
适用介质：水.油，气等
材质:20#,A105,SS304,SS316,SS316L.
连接形式:外螺纹连接；焊接管连接
气源焊接球阀结构材质：
|
序号 |
零件名称 |
不锈钢 |
碳钢 |
|
1 |
焊接接管 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
2 |
螺帽 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
3 |
平垫圈 |
PTFE |
PTFE |
|
4 |
阀盖 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
5 |
阀座 |
PTFE |
PTFE |
|
6 |
阀盖垫圈 |
PTFE |
PTFE |
|
7 |
定位销 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
8 |
阀杆螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
9 |
阀杆 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
10 |
格南螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
11 |
阀杆填料 |
PTFE |
PTFE |
|
12 |
阀体 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
13 |
球 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
14 |
手柄 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
气源焊接球阀尺寸：
|
公称通径 |
L |
D0 |
L1 |
H |
|
DN6 |
115 |
Φ12 |
110 |
44 |
|
DN10 |
120 |
Φ14 |
110 |
44 |
|
DN15 |
125 |
Φ20 |
110 |
44 |
|
DN20 |
128 |
Φ28 |
110 |
50 |
气源焊接球阀 订货流程
1、用户如对产品有特殊要求，须在订货合同中提供以下说明：A、结构长度 B、连接形式 C、公称直径、全通径、缩径、管道尺寸 D、运用介质及温度、压力范围 E、试验、检验标准及其他等要求。
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。本公司可根据客户特定要求配置各类电动、气动、液动、电磁动驱动装置。
3、期货、订货的用户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并先按总额的30% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。 |
