法兰针型阀
产品名称：法兰针型阀
产品型号：法兰针型阀
在线咨询
咨询电话：021-51602737
传真：021-51602737
产品介绍
型号： J43W/H
产品名称： 法兰针型阀
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式:  法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

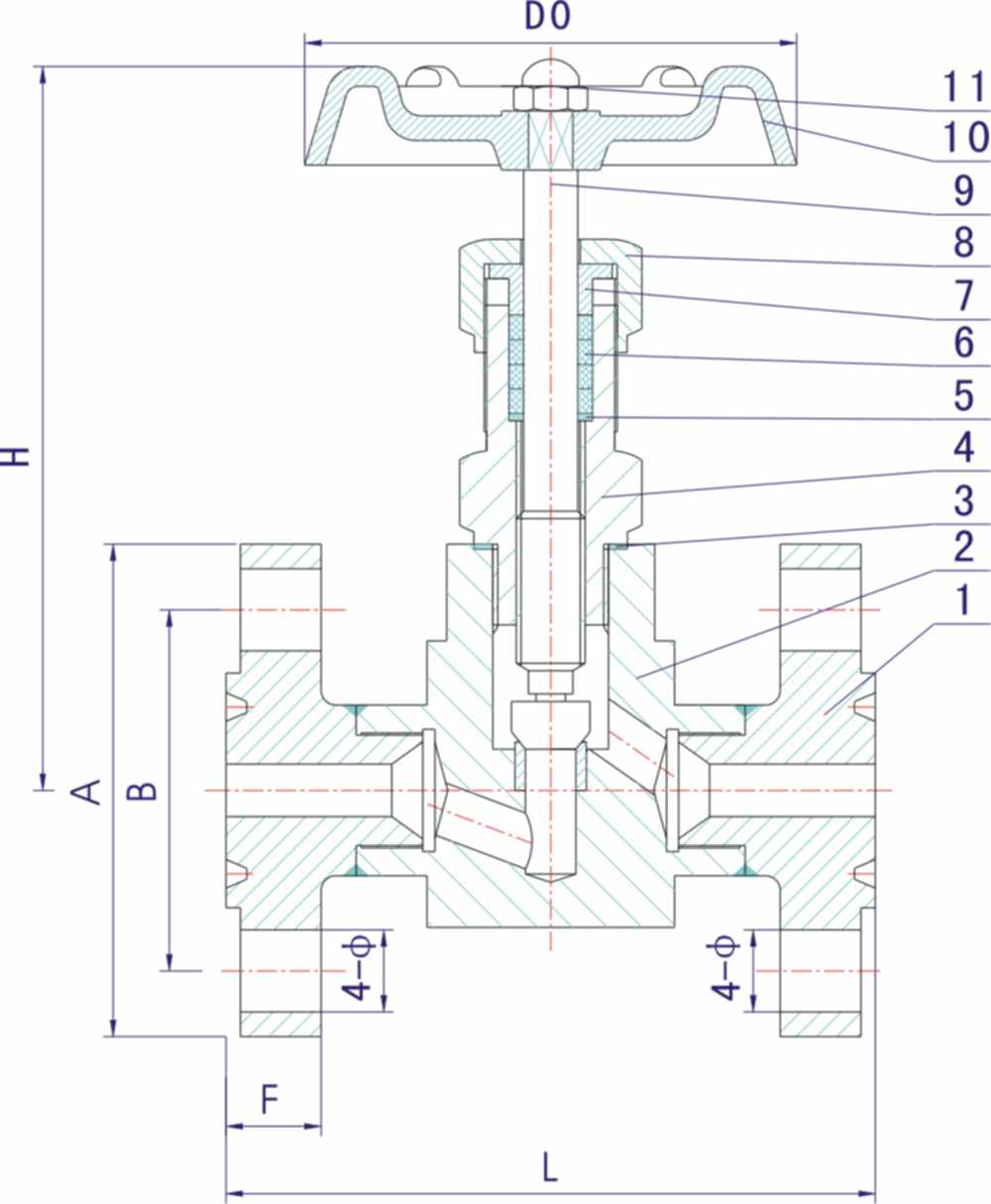

flzxf

法兰针型阀零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
 法兰 Flang 20# A105 SS304 SS304L SS316 SS316L
2
 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
3
 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
4
 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
5
 填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
6
 填料 Packing PTFE 柔性石墨(Expanded Graphite)
7
 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
8
 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
9
 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
10
 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
11
 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
公称通径 DN
Nominal bore
A
B
C
F
N-ø
L
H
D0
J43W/H-1
DN10
90
60
41
14
4-ø14
130
90
60
J43W/H-2
DN15
95
65
46
14
4-ø14
132
90
60
J43W/H-3
DN20
105
75
56
16
4-ø14
150
105
80
J43W/H-4
DN25
115
85
65
16
4-ø14
150
120
100

其他法兰针型阀细节方面请与我们联系.
