产品介绍

型号： JX49W/H
产品名称：液位计针形截止阀

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封,旋塞提升式

4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+250℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

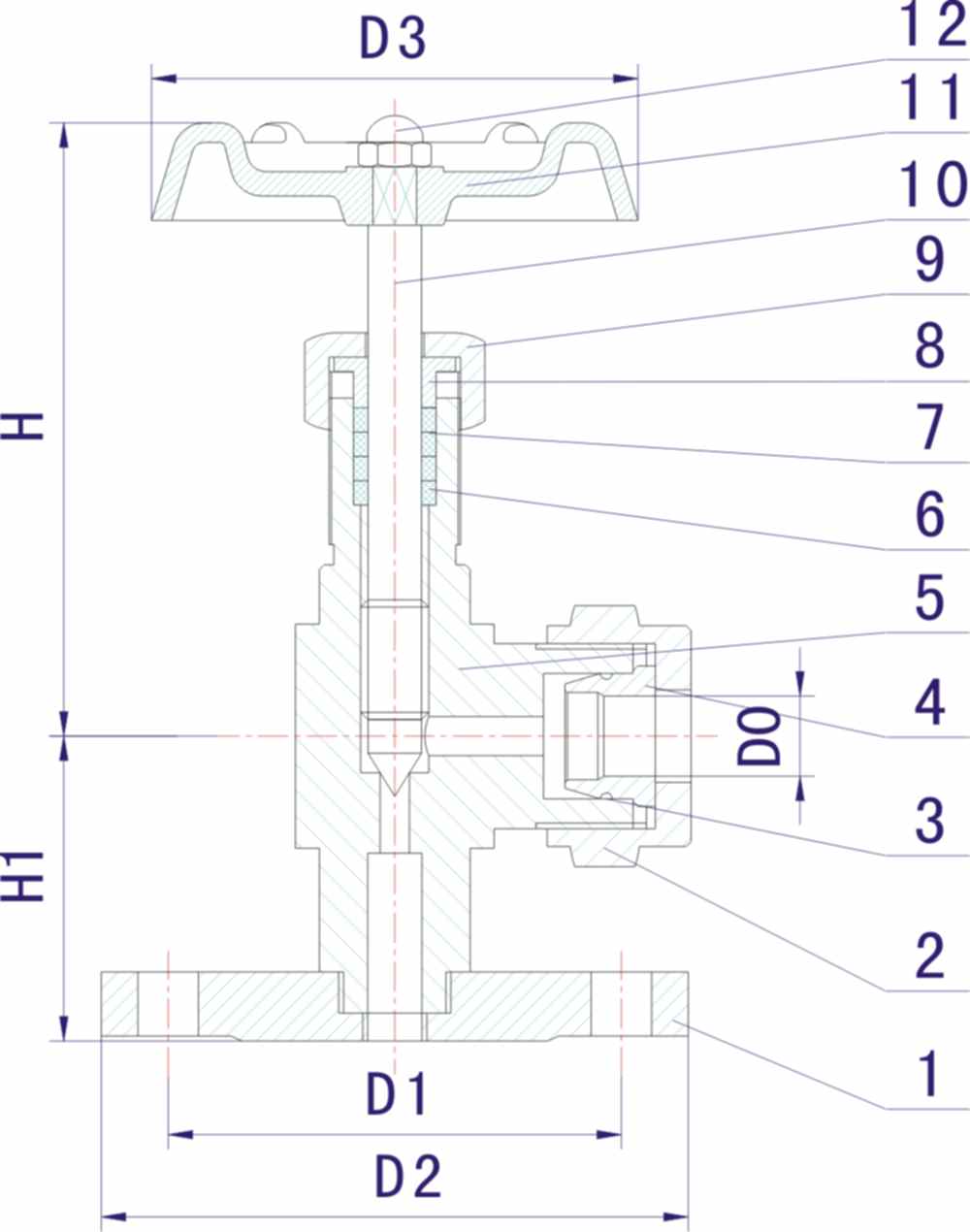

主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	法兰 Flang	20# A105 SS304 SS304L SS316 SS316L
2	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
3	密封圈 o-ring	橡胶Rubber
4	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
5	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

其它JX49W/H液位计针形阀细节方面请与我们联系.
