产品介绍

型号： FJ61W
产品名称：承插焊针型阀/截止阀

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 承插焊连接
3. 结构特征: 锥面活动阀瓣,带散热式
4. 阀门检验与试验: JB/T9092-1999

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+538℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

8. 公称通径: DN6,DN10,DN15,DN20,DN25…

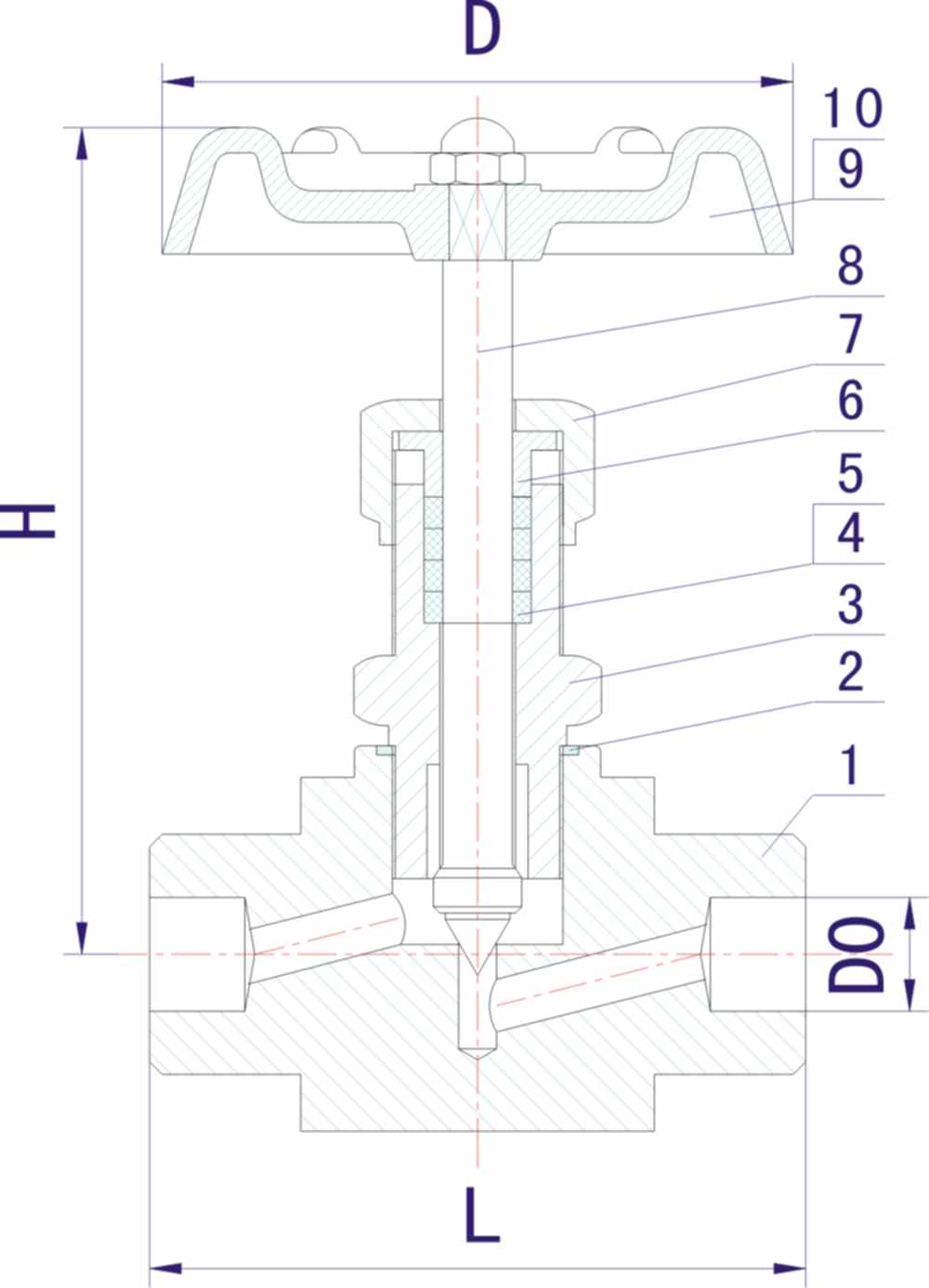

承插焊截止阀零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

其他承插焊截止阀详细资料请与我们联系.
