产品介绍

型号： J23W-160P
产品名称：外螺纹针形截止阀

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣

4. 阀门检验与试验: GB/T13927-1992

5. 公称压力: ≤10000Psi

6. 适用工作温度: -29℃～+200℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

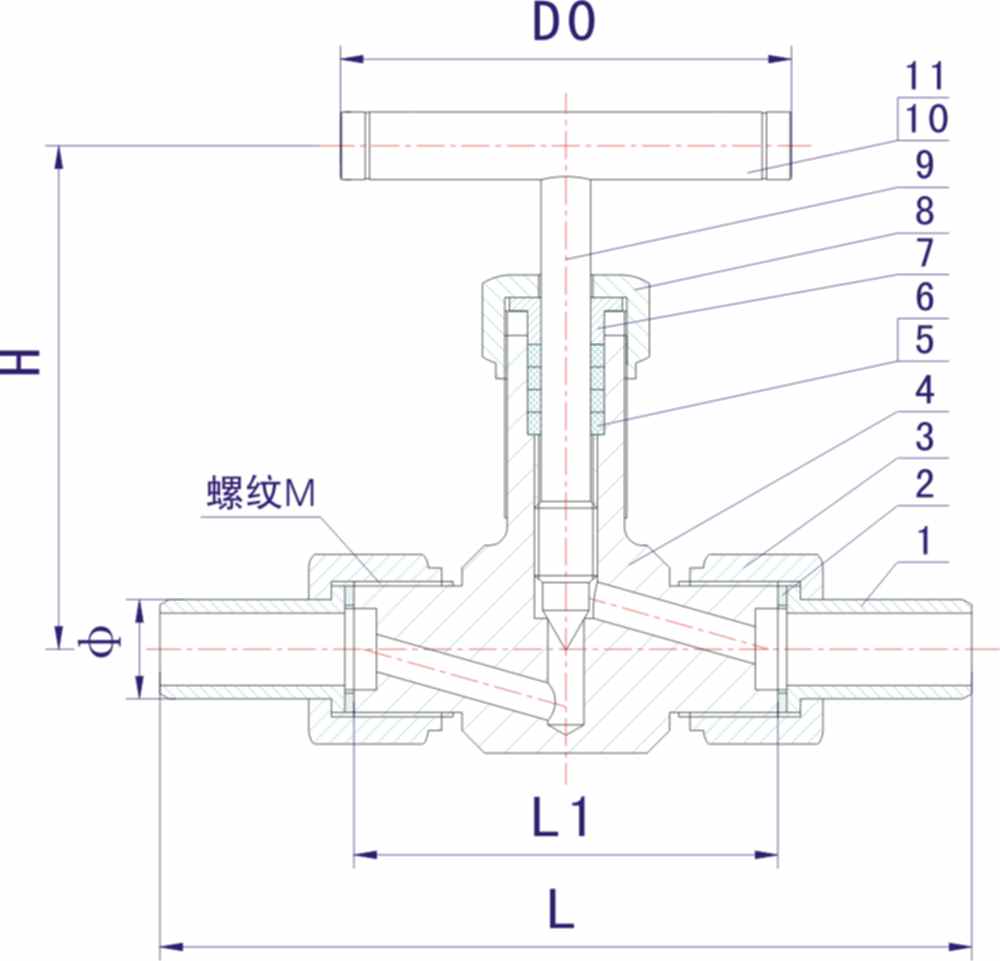

主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE铜(copper)
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
11	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

其它外螺纹针形阀详细资料请与我们联系.
