产品介绍

型号： GMJ14F/H
产品名称：高密封取样阀

特性:

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣

4. 阀门检验和试验: GB/T13927-1992

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+538℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

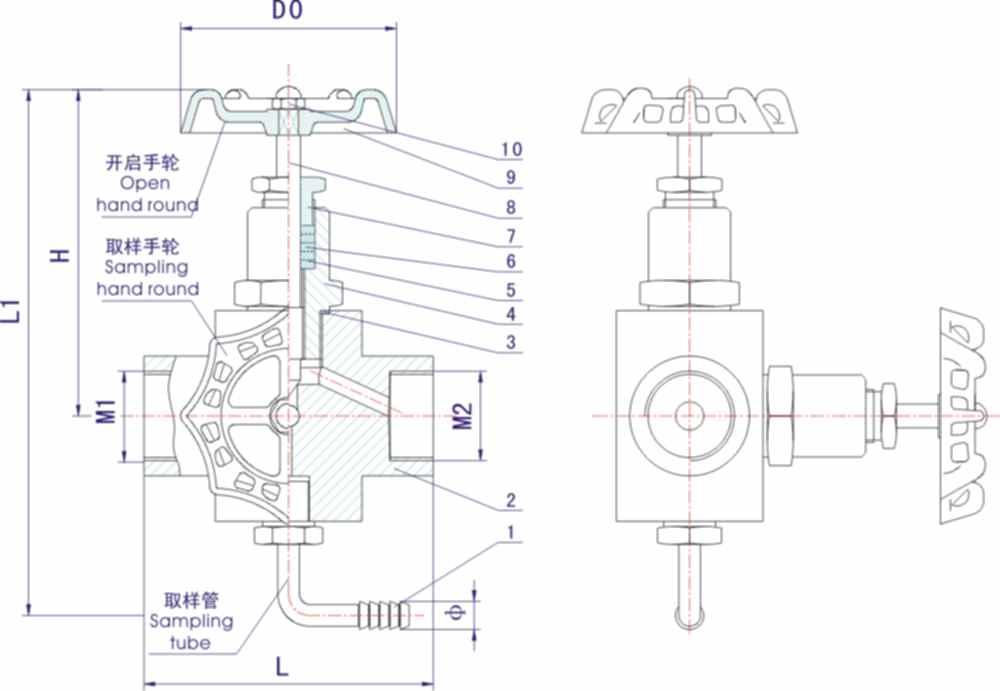

高密封取样阀零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	取样管 Sampling tube	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

型号 ITEM NO.	公称通径 DN	M1	M2	ø	L	L1	H	D0
GMJ14F/H-1	DN6	M20X1.5	G1/2	ø10	70	153	110	ø60

其他高密封取样阀细节资料请与我们联系.
