产品介绍

型号： J19W/H
产品名称：压力表三通针形阀（内丝、内外丝）

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992

5. 公称压力: ≤10000Psi

6. 适用工作温度: -29℃～+538℃

7. 适用介质: 水，油，气等腐蚀性或非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

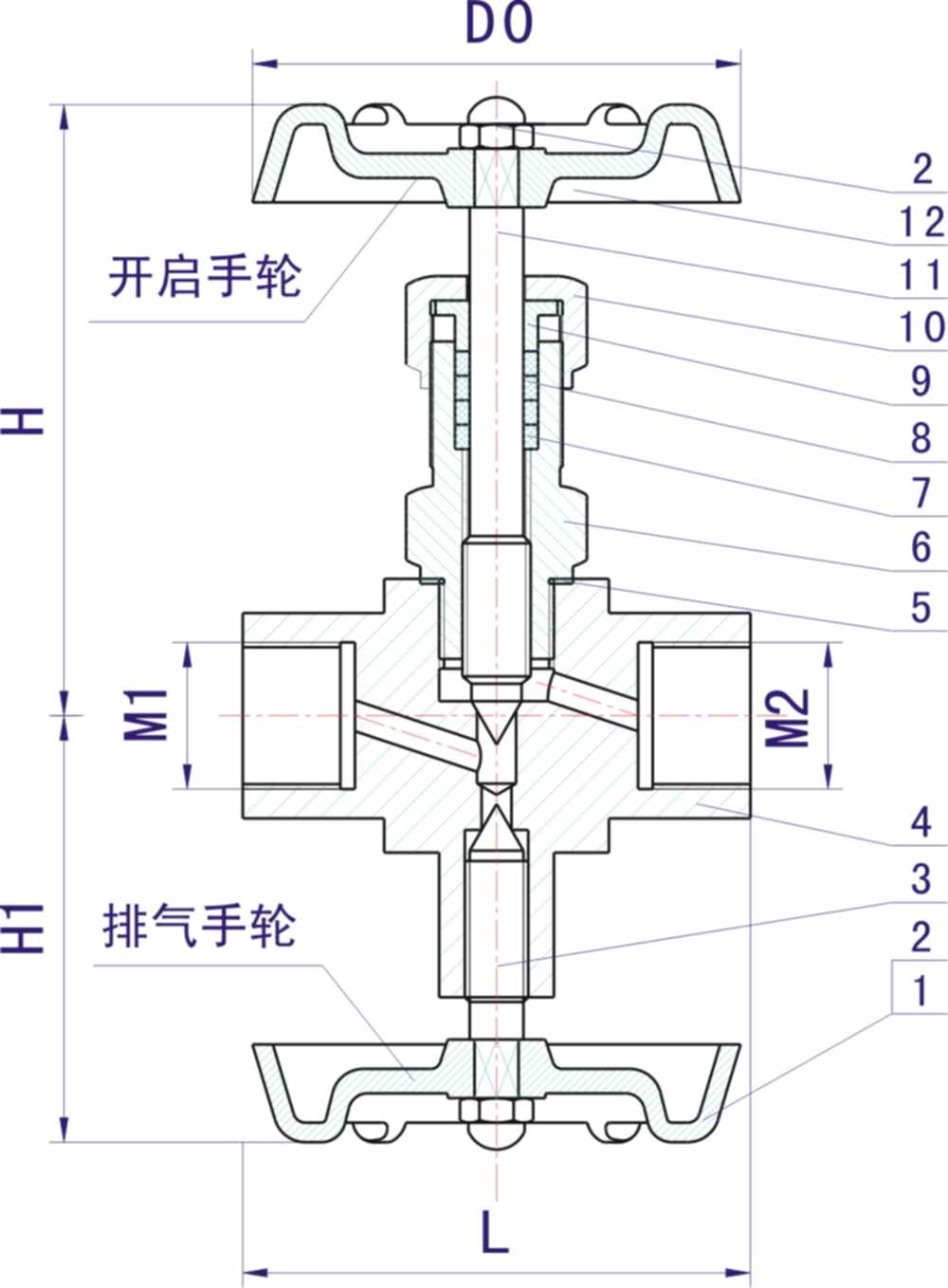

压力表三通针形阀零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	排气手轮Exhaust Handle	20# A105 SS304 SS304L SS316 SS316L
2	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
3	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L

型号 ITEM NO.	公称通径 DN	M1	M2	L	H	H1	D0
J19W/H-1	DN5	G1/2	M20X1.5	70	93	68	ø63

其他压力表三通针形阀细节方面请与我们联系。
