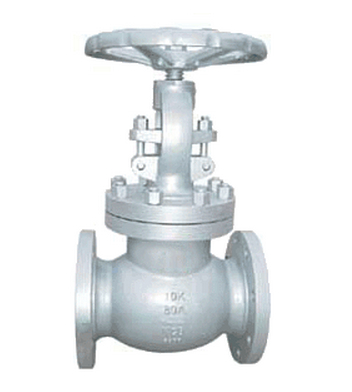

产品名称：	日标截止阀
产品型号：	日标截止阀

咨询电话：021-51602737
传真：021-51602737

产品介绍

日标截止阀技术参数：

公称压力:PN 1.6-6.4 Class15/300,10k/20k
强度试验压力：PT1.5PN
高压密封试验压力：1.1PN
适用介质：J41H-(16-64)C 水，油品，气
适用温度：-29～180℃
适用介质：J41W-(16-64)P 硝酸类
　　　　　J41W-(16-64)R 醋酸类

Nominal pressure:PN 1.6-6.4 Class15/300,10k/20k
Strength testing pressure:PT1.5PN
Seat testing pressure(high pressure):1.1PN
Applicable media: J41H-(16-64)C Water.Oil.Gas
Applicable temperature:-29～180℃
Applicable media:J41W-(16-64)P Nitric acid ,J41W-(16-64)R Acetic acid

设计与制造	结构长度	法兰尺寸	压力-温度	试验—检验
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

日标截止阀性能规范：

阀体材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
适用温度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
适用介质	水、蒸汽、油品		硝酸类		醋酸类	氨气液氨

日标截止阀规格主要尺寸：

10K
DN	in	L	D	D1	D2	b	n-ød	H	Do
50	2	203	155	120	100	16	4-ø19	360	200
65	21/2	216	175	140	120	18	4-ø19	380	200
80	3	241	185	150	130	18	8-ø19	415	250
100	4	292	210	175	155	18	8-ø19	465	250
125	5	356	250	210	185	20	8-ø23	515	300
150	6	406	280	240	215	22	8-ø23	545	350
200	8	495	330	290	265	22	12-ø23	675	450
20K
50	2	267	155	120	100	18	8-ø19	420	200
65	21/2	292	175	140	120	20	8-ø19	465	250
80	3	318	200	160	135	22	8-ø23	490	300
100	4	356	225	185	160	24	8-ø23	590	350
125	5	400	270	225	195	26	8-ø25	690	400
150	6	444	305	260	230	28	12-ø25	760	450
200	8	559	350	305	275	30	12-ø25	1070	450

日标截止阀保修服务：

彪维自动阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到彪维公司完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，
我公司承诺
如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费。
