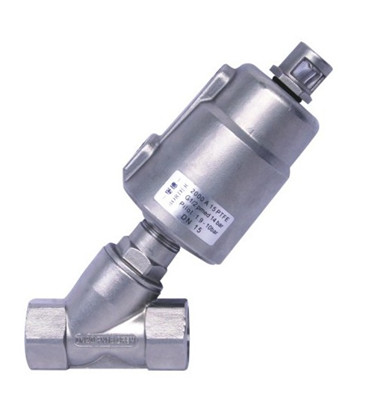

全不锈钢气动内螺纹角座阀产品介绍
技术参数Technical data
◆压力范围Pressure range:0-16bar
◆介质温度Medium temperature:-10℃～+180℃
◆环境温度Environmental temperature:
-10℃～+60℃
◆规格Specification:
DN10-DN80,3/8＇-3＇
◆控制压力：3-8bar
◆阀体材料Body material:不锈钢Stainless steel，CF8/304,CF8M/316
◆密封材料Sealing material:
聚四氟乙烯PTFE
◆执行机构外壳Actuator material:不锈钢Stainless steel，CF8/304,CF8M/316
◆介质Medium:中性气体、空气、水、蒸气
Neutral gas, air, water,Vapor
◆螺纹标准Thread standard:
BSP,BSPT,NPT
◆特点：双作用、单作用、防水锤
不锈钢气动角座阀内螺纹气动角座阀特点:
1． 具有阀门开或关位置显示。
2． 外部气动先导，可增加使用寿命，免维护。
3． 溢流口与滑块间有自调节密封压盖，可提高密封性能。
4． 阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
必须遵守适用的安全规范
1． 管道必须清洁无污染。
2． 根据需要安装，但最好使执行机构朝上。注意流向。
3． 连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。
4． 打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。
全不锈钢气动内螺纹角座阀主要尺寸
| |
DN |
L |
L1 |
D |
执行结构 |
H |
|
| |
DN10 |
135 |
65 |
3/8" |
40 |
110 |
|
| |
DN15 |
173 |
85 |
1/2" |
50 |
137 |
|
| |
DN20 |
178 |
95 |
3/4" |
50 |
145 |
|
| |
DN25 |
210 |
105 |
1" |
63 |
173 |
|
| |
DN32 |
220 |
120 |
11/4" |
63 |
180 |
|
| |
DN40 |
228 |
130 |
11/2" |
63 |
180 |
|
| |
DN50 |
268 |
150 |
2" |
80 |
215 |
|
| |
DN65 |
282 |
185 |
21/2" |
100 |
340 |
|
| |
DN80 |
368 |
220 |
3" |
100 |
300 |
全不锈钢气动内螺纹角座阀保修服务： 彪维自动阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到美国彪维阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，
我公司承诺
如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费 |
