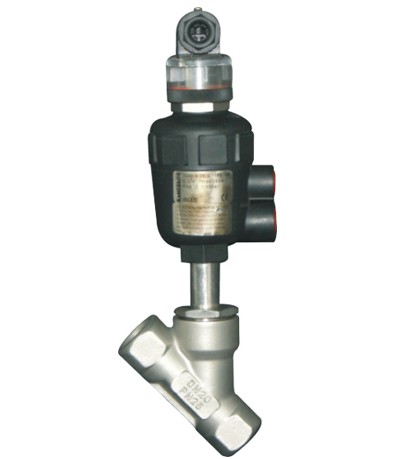

产品名称：气动丝扣角座阀
流量大、流阻小、无水锤：
Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30%的流量。
超长使用寿命：
阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。
德国工艺，出口品质
活塞结构，动作频率高
应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。
气动丝扣角座阀应用范围：
全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调、食品、乳制品、精细化工制药及生物工程等众多行业。

气动丝扣角座阀操作参数
流体范围: 空气, 水, 酒,油,石油化工产品,盐溶液,蒸气等(符合AISI 316或青铜RG5)。
工作压力: 0 至16 / 25 bar (蒸汽至180°C, 0 至 10 bar) ,根据口径大小和型号选择。
介质温度: –10°C 至 180°C。
介质粘度: 600 cst (mm2/s)。

气动丝扣角座阀控制参数
气源: 压缩空气,干燥气体或中性介质。
环境温度: -10°C 至 +60°C。

气动丝扣角座阀通用特性
螺纹连接: ISO 228/1 and ISO 7/1 (其他类型可以根据客户要求)。
可以安装在所有的位置: 垂直, 水平或倾斜

不锈钢丝扣角座阀产品属性

1.气动丝扣角座阀按汽缸可分为：
单作用和双作用 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
双作用（气动头通常为两个孔）；工作原理：给气控制其开关。
压力范围：0-1.6Mpa
介质温度：-10 ℃ ~+180 ℃
环境温度：-10 ℃ ~+60 ℃
阀体材料：不锈钢
密封材料：聚四氟乙烯
执行机构外壳：聚酰按、不锈钢
气动角座阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。
2.应用范围：
①，啤酒饮料等灌装设备/beer & drinks filling machinery；
②，印刷纺织/textile printing&dying；
③，气体工业/gas industry；
④，制药及医疗设备/pharmacy & medical equipment；
⑤，化工行业/chemical industry；
⑥，高温灭菌/disinfection；
⑦，发泡机械/frothing equipment；
⑧，水污染处理/water sewage disposal。
3.气动丝扣角座阀工作原理：
在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关
⒉安装环境：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。

气动角座阀 零部件材料

4.气动丝扣角座阀安装与拆卸：
①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；
②，焊接式安装：焊接时请拆离执行器；
③，螺纹、法兰、快装式安装：可正常安装；
④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；
⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。
⑥，安装时，请确保管道内和接口处无残留物。
⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。
 ⒌保修服务：
彪维合资阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到彪维阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，
我公司承诺
如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费
