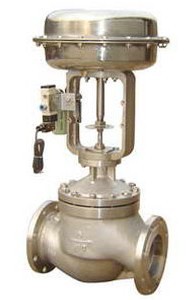

1、ZMQ(A)/ZMQP-16气动薄膜切断阀 概述
ZMQ气动薄膜切断阀，是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。
2、ZMQ(A)/ZMQP-16气动薄膜切断阀 主要性能技术参数
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数kv |
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
三通 |
|
额定行程（mm） |
8 |
12 |
20 |
25 |
40 |
50 |
|
允许泄漏量 |
硬密封（L/H） |
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 |
|
软密封（ml/min） |
无 |
|
介质温度℃ |
-200～+200、-40～+450 |
|
膜片有效面积（cm2）（薄膜式切断阀） |
100 |
200 |
400 |
600 |
1000 |
|
公称压力PN（MPa） |
1.6 4.0 6.4 |
|
允许压差（MPa） |
单座 |
6.4 |
6.4 |
3.8 |
2.5 |
2.9 |
1.8 |
2.0 |
1.3 |
0.83 |
0.8 |
0.55 |
0.52 |
|
套筒 |
6.4 |
|
信号压力KPa |
200（薄膜片） |
|
阀体 |
Ht200 ZG230-450\ZG1Cr18Ni9Ti |
|
阀塞套筒 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
|
阀芯、阀座 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
|
填 料 |
聚四乙烯 柔性石墨 |
|
可配附件 |
空气过滤减压器、电磁阀、阀位回讯器等 |
3、ZMQ(A)/ZMQP-16气动薄膜切断阀 外形尺寸
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
A（mm） |
194 |
230 |
306 |
394 |
496 |
|
L（mm） |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
D（mm） |
PN16 |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
PN64 |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
|
H2（mm） |
325 |
346 |
360 |
369 |
477 |
517 |
540 |
742 |
822 |
877 |
4、ZMQ(A)/ZMQP-16气动薄膜切断阀 订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀的开关型式，4.阀体、阀芯材料，5.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。 |
