产品名称：	气动截止阀
产品型号：	气动截止阀

咨询电话：021-51602737
传真：021-51602737

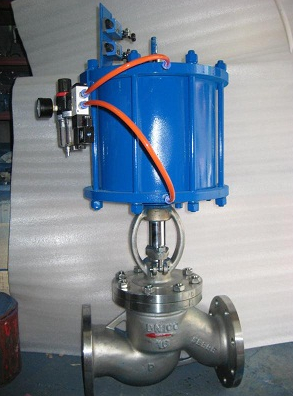

气动法兰截止阀

产品介绍

1、J641H/Y气动截止阀概述

J641H/Y/型的气动截止阀是一种依靠压缩空气驱动可实现远距离、大规模集中控制的自控截止阀。法兰气动截止阀由法兰截止阀、直行程气缸、电磁阀、限位开关和气源附件等组成的自控阀门系统，通常用在需要频繁开闭且要求开闭时间较快的场合，或者是安装不方便人工控制的特殊位置空间，特别适合工艺现场没有电源等驱动源需集中阀门的开闭的工艺管道或者装置中。

2、J641H/Y气动截止阀设计标准

结构长度：GB/T 12221
法兰连接：GB/T 9113 JB/T 79
试验与检验：GB/T 13927 JB/T9092

3、J641H/Y气动截止阀产品特点

1、采用加大型特殊硬化工艺处理的阀杆以适应气动截止阀一般开闭频繁，速度快的工艺特点，防止阀杆弯曲变形失效而减短阀门寿命；
2、可选择单作用气缸或者双作用气缸以使用不同的工艺要求；
3、选用不同的阀门主体材料可使用于空气、水、蒸汽、油及硝酸、醋酸等对种介质流体；
4、选用防爆电磁阀可用于需要防爆的工作环境；
5、可根据客户要求选用不同的零部件用于特殊工艺环境

4、J641H/Y气动截止阀主要零件材质

零件名称	材料
阀体、阀盖、阀板	铸钢/不锈钢
阀体及阀瓣的密封面	硬质不锈钢/司太立合金/PTFE
阀杆	不锈钢
双头螺栓	35号钢
气缸	20号无缝钢管
活塞	铸铝合金
手动螺母	青铜
密封圈	石棉橡胶板缠绕式金属石墨垫片
活塞环及轴环	耐油橡胶○型圈
填料函	石墨

5、J641H/Y气动截止阀主要外形尺寸

PN1.6MPa 主要连接尺寸和外形尺寸mm

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18	M12×1.25	54
100	215	180	155	20	3	300	1200	160	350	8-18	M12×1.25	100
150	280	240	210	24	3	350	1380	219	400	8-23	M12×1.25	135
200	335	295	265	26	3	400	1580	273	400	12-23	M12×1.25	270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25	M20×1.5	480
350	520	470	435	34	4	550	2180	426	500	16-25	M20×1.5	570
400	580	525	485	36	4	600	2325	459	550	16-30	M20×1.5	900
450	640	585	545	40	4	650	2570	500	550	20-30	M20×1.5	1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

PN2.5MPa 主要连接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	22	3	280	1100	160	300	8-18	M12×1.25	54
100	230	190	160	24	3	300	1200	160	350	8-23	M12×1.25	105
150	300	250	218	30	3	350	1380	219	400	8-25	M12×1.25	190
200	360	310	278	34	3	400	1580	273	400	12-25	M12×1.25	280
250	425	370	332	36	3	450	1710	273	400	12-30	M20×1.5	405
300	485	430	390	40	4	500	1880	325	500	16-30	M20×1.5	535
350	550	490	448	44	4	550	2180	426	500	16-34	M20×1.5	720
400	610	550	405	48	4	600	2325	459	550	16-34	M20×1.5	1200
450	660	600	555	50	4	650	2570	500	550	20-34	M20×1.5	1910
500	730	660	610	52	4	700	2800	650	600	20-41	M24×1.5	2250
600	840	770	718	56	5	800	3010	730	600	20-41	M27×1.5	3100

6、J641H/Y气动截止阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
