产品名称：	电动截止阀
产品型号：	电动截止阀

咨询电话：021-51602737
传真：021-51602737

电动法兰截止阀

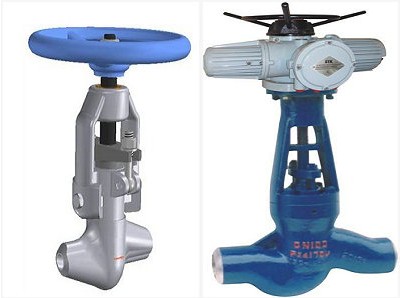

电站专用电动截止阀

产品介绍

一、电动法兰截止阀概述

J641H/J641Y/型的法兰电动截止阀由法兰截止阀和多回转电动执行器等电气控制元件组成的自控阀门系统，通常用在需要频繁开闭需要实现大规模集中控制的场合。工作时，接入220VAC或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制，还可以加装手轮，在必要时进行人为手动控制。根据不同的工艺要求选配不同的电动执行器：如开关型、信号反馈型、防爆型、调节型等。
二、电动法兰截止阀设计标准
结构长度：GB/T 12221
法兰连接：GB/T 9113 JB/T 79
试验与检验：GB/T 13927 JB/T9092
三、电动法兰截止阀产品特点
1、采用加大型特殊硬化工艺处理的阀杆以适应电动截止阀一般开闭频繁，速度快的工艺特点，防止阀杆弯曲变形失效而减短阀门寿命；
2、电动截止阀运行更为平稳，开关速度更快，容易获得能量源；
3、选用不同的阀门主体材料可使用不同介质电动铸钢截止阀使用于空气、水、蒸汽、油，不锈钢电动截止阀适用于硝酸、醋酸等对种介质流体；
4、在口径较大的管道装置比气动截止阀性能更优越，价格也有明显的优势；
5、可根据客户要求选用不同功能的电动执行器于多种工艺环境和工艺要求。
四、电动法兰截止阀主要零件材质

阀体阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
CF3/CF8	CF3/CF8+Stellite12	CF3/CF8/Stellite6	F304/F304L	PTFE	硝酸类	200
CF8M/	CF8M+Stellite12	CF8M/Stel1ite6	F316	PTFE	磷酸类、碱类、混酸	200
CF3M	CF3M+Stellite12	CF3M/Stel1ite6	F316L	PTFE	磷酸类、尿素、甲铵液	200
铬钼钢	铬钼钢+Stellite12	Stel1ite6	铬钼钢	柔性石墨	水、油品、蒸汽	550

五、电动法兰截止阀主要零件材质

阀体阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
CF3/CF8	CF3/CF8+Stellite12	CF3/CF8/Stellite6	F304/F304L	PTFE	硝酸类	200
CF8M/	CF8M+Stellite12	CF8M/Stel1ite6	F316	PTFE	磷酸类、碱类、混酸	200
CF3M	CF3M+Stellite12	CF3M/Stel1ite6	F316L	PTFE	磷酸类、尿素、甲铵液	200
铬钼钢	铬钼钢+Stellite12	Stel1ite6	铬钼钢	柔性石墨	水、油品、蒸汽	550

六、电动法兰截止阀主要外形尺寸
J941H/Y-16C/P/R/I 1.6Mpa 主要外形尺寸

通径DN	L	D	D1	D2	b	f	Z-d	H	Weight
50	230	160	125	100	16	3	4-18	645	48
65	290	180	145	120	18	3	4-18	690	60
80	310	195	160	135	20	3	8-18	715	65
100	350	215	180	155	20	3	8-18	770	71
125	400	245	210	185	22	3	8-18	780	119
150	480	280	240	210	24	3	8-23	810	231
200	600	335	295	265	26	3	12-23	967	320
250	650	405	355	320	30	3	12-25	1143	550
300	750	460	410	375	30	3	12-25	1292	785

J941H/Y-25C/P/R/I 2.5Mpa 主要外形尺寸

通径DN	L	D	D1	D2	b	f	Z-d	H	Weight
50	230	160	125	100	20	3	4-18	645	50
65	290	180	145	120	22	3	8-18	690	62
80	310	195	160	135	22	3	8-18	715	67
100	350	230	190	160	24	3	8-23	770	73
125	400	270	220	188	28	3	8-25	780	127
150	480	300	250	218	30	3	8-25	875	215
200	600	360	310	278	34	3	12-25	967	322
250	650	425	670	332	36	3	12-30	1153	585
300	750	485	430	390	40	4	16-30	1292	795

J941H/Y-40C/P/R/I 4.0Mpa 主要外形尺寸

通径DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50	230	160	125	100	88	20	4	3	4-18	645	61
65	290	180	145	120	110	22	4	3	8-18	690	75
80	310	195	160	135	121	22	4	3	8-18	715	84
100	350	230	190	160	150	24	4.5	3	8-23	770	101
125	400	270	220	188	176	28	4.5	3	8-25	782	207
150	480	300	250	218	204	30	4.5	3	8-25	875	226
200	600	375	320	282	260	38	4.5	3	12-30	1160	339

J941H/Y-64C/P/R/I 6.4Mpa 主要外形尺寸

通径DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50	300	175	135	105	88	26	4	3	4-23	710	64
65	340	200	160	130	110	28	4	3	8-23	734	77
80	380	210	170	140	121	30	4	3	8-23	785	86
100	430	250	200	168	150	32	4.5	3	8-25	837	171
125	500	295	240	202	176	36	4.5	3	8-30	1031	243
150	550	340	280	240	204	38	4.5	3	8-34	1066	296
200	650	405	345	300	260	44	4.5	3	12-34	1213	420

J941H/Y-100C/P/R/I 10.0Mpa 主要外形尺寸

通径DN	L	D	D1	D2	D6	b	f2	f	Z-d	H	Weight
50	300	195	145	112	88	28	4	3	4-25	714	81
65	340	220	170	138	110	32	4	3	8-25	734	102
80	380	230	180	148	121	34	4	3	8-25	800	175
100	430	265	210	175	150	38	4	3	8-30	950	194
125	500	310	250	210	176	42	4.5	3	8-34	1142	285
150	550	350	290	250	204	46	4.5	3	12-34	1240	450
200	650	430	360	312	260	54	4.5	3	12-41	1425	850

七、电动法兰截止阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
