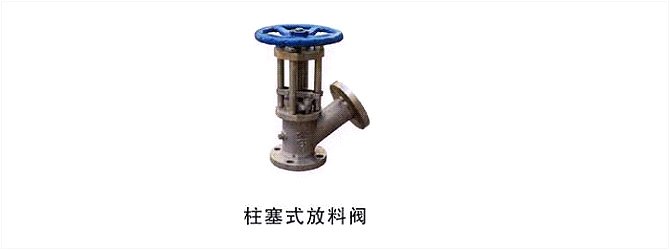

产品名称：	柱塞式放料阀
产品型号：	柱塞式放料阀

咨询电话：021-51602737
传真：021-51602737

产品介绍

柱塞式放料阀主要零件材料

1、阀体
2、支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
3、阀杆
4、活塞筒
5、缸套：1Cr18Ni9Ti、、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、Cr17Ni14M02(316L)、00Cr17Ni14M02(316L)
6、填料：石墨
7、阀芯盖：铜
8、填料压盖：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、 1Cr18Ni12MoTi 2Cr13、0Cr17Ni12Mo02(316L)
9、手轮：可锻铸铁、球墨铸铁或钢

柱塞式放料阀主要外形尺寸（法兰尺寸按GB9113.3PN1.6MPa）

口径 DN(mm)	H	DO	D	D1	D2	D3	b	f	d	连接螺栓规格数量
口径 DN(mm)	公称压力PN MPa(1.6)									连接螺栓规格数量
25	～286	160	115	85	65	25	16	3	14	M12×4
32	～300	160	1401	100	76	32	18	3	18	M16×4
40	～355	180	150	110	84	40	18	3	18	M16×4
50	～374	180	165	125	100	50	18	3	18	M16×4
65	～465	220	185	145	118	65	20	3	18	M16×4
80	～480	250	200	160	132	76	20	3	18	M16×4
100	～620	280	220	180	156	95	22	3	18	M16×4
125	～640	300	250	210	184	125	22	3	18	M16×4
150	～782	320	285	240	211	150	24	3	22	M20×8
200	～960	360	340	295	266	200	24	3	22	M20×12
250	～1027	500	405	355	319	250	26	3	26	M24×12

柱塞式放料阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的放料阀产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
