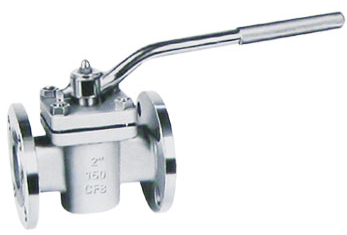

产品名称：	美标卡套式旋塞阀
产品型号：	美标卡套式旋塞阀

咨询电话：021-51602737
传真：021-51602737

产品介绍

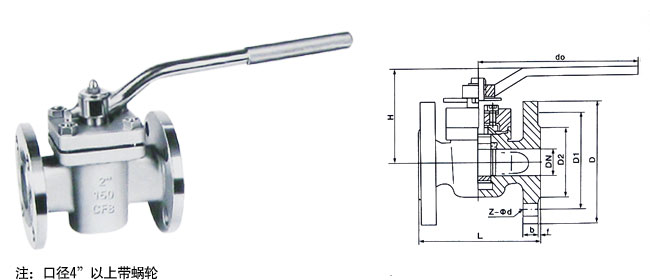

X41F-150(Lb)/300(Lb)美标旋塞阀工作原理|卡套式旋塞阀内部结构图

项目	设计	压力-温度基准	结构长度	法兰连接尺寸	试验与检验
标准	ANSI B16.34.AP1600	ANSI B16.34	ANSI B16.10	ANSI B16.5	AP1598

美标卡套式旋塞阀性能规范

型号	压力级（Lb）	试验压力PS（MPa）			适用介质	适用温度℃ 聚四氟乙烯
		壳体	密封（水）	低压密封（气）
X41F-150（Lb）C X41F-300（Lb）C X41F-600（Lb）C	150	3.0	2.2	0.5~0.7	水、蒸气、油品等	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150（Lb）P X41F-300（Lb）P X41F-600（Lb）P	150	3.0	2.2	0.5~0.7	硝酸类	≤150
	300	7.8	5.6
	600	15.3	11.2
X41F-150（Lb）R X41F-300（Lb）R X41F-600（Lb）R	150	3.0	2.2	0.5~0.7	醋酸类	≤150
	300	7.8	5.6
	600	15.3	12.2

美标卡套式旋塞阀尺寸连接

压力	公称通径DN		尺寸（mm）
压力	(in)	(mm)	D	D1	D2	L	H	do	b-f	Z-φd
150Lb	1/2	15	89	60.5	35	108	110	150	12-2	4-φ15
	3/4	20	98	70	43	117	115	150	12-2	4-φ15
	1	25	108	79.5	51	127	115	180	12-2	4-φ15
	11/4	32	117	89	64	140	135	270	13-2	4-φ15
	11/2	40	127	98.5	73	165	140	280	15-2	8-φ15
	2	50	152	120.5	92	178	150	300	16-2	8-φ19
	21/2	65	178	139.5	105	190	165	350	18-2	8-φ19
	3	80	190	152.5	127	203	180	400	19-2	8-φ19
	4	100	229	190.5	157	229	380	-	24-2	8-φ19
	5	125	254	216	186	254	460	-	25-2	8-φ22
	6	150	279	241.5	216	267	520	-	27-2	8-φ22
	8	200	343	298.5	270	292	580	-	30-2	8-φ22

美标卡套式旋塞阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标卡套式旋塞阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
