产品名称：	美标旋塞阀
产品型号：	美标旋塞阀

咨询电话：021-51602737
传真：021-51602737

产品介绍

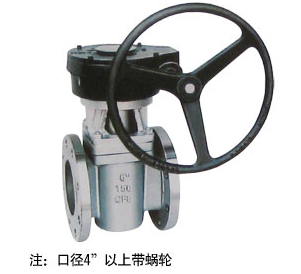

美标旋塞阀

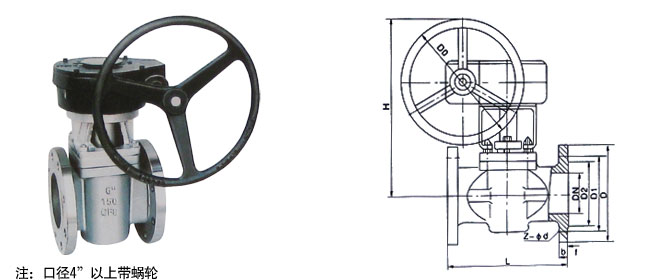

美标旋塞阀尺寸

压力	公称通径DN		尺寸（mm）
压力	(in)	(mm)	D	D1	D2	Do	L	H	b	f	Z-φd
300Lb	1/2	15	95	66.5	35	-	140	110	15	2	4-φ15
	3/4	20	117	82.5	43	-	152	115	16	2	4-φ19
	1	25	124	89	51	-	165	115	18	2	4-φ19
	11/4	32	133	98.5	64	-	178	135	19	2	4-φ19
	11/2	40	156	114.5	73	-	190	140	21	2	4-φ22
	2	50	165	127	92	-	216	150	22	2	8-φ19
	21/2	65	190	149	105	-	241	165	25	2	8-φ22
	3	80	210	168.5	127	-	283	180	29	2	8-φ22
	4	100	154	200	157	300	305	380	32	2	8-φ22
	5	125	179	235	186	300	381	460	35	2	8-φ22
	6	150	318	270	216	320	403	520	38	2	12-φ22
	8	200	381	330	270	320	419	580	41	2	12-φ25
600Lb	1/2	15	95	66.5	35	-	165	175	22	7	4-φ15
	3/4	20	118	82.5	43	-	190	175	23	7	4-φ19
	1	25	124	89	51	-	216	175	25	7	4-φ19
	11/4	32	133	98.5	64	-	229	220	28	7	4-φ19
	11/2	40	156	114.5	73	-	241	280	30	7	4-φ22
	2	50	165	127	92	-	292	305	33	7	8-φ19
	21/2	65	190	149	100	-	330	380	36	7	8-φ22
	3	80	210	168	127	-	356	450	39	7	8-φ22
	4	100	273	216	157	300	432	-	45	7	8-φ25
	5	125	330	266.5	186	300	508	-	52	7	8-φ29
	6	150	356	292	216	320	559	-	55	7	12-φ29
	8	200	419	349	270	320	660	-	63	7	12-φ32

美标旋塞阀零件材料

型号	阀体、阀盖	旋塞	衬套、填料、垫片	螺栓
X41F-150（Lb）C X41F-600（Lb）C	WCB	2Cr13	PTFE	35CrMo
X41F-150（Lb）P X41F-600（Lb）P	CF8	304	PTFE	1Cr17Ni2
X41F-150（Lb）R X41F-600（Lb）R	CF8M	316	PTFE	1Cr17Ni2

美标旋塞阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标法兰旋塞阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
