油密封旋塞阀
产品名称:油密封旋塞阀
产品型号:X47W-1.0油密封旋塞阀
在线咨询
咨询电话:021-51602737
传真:021-51602737
产品介绍

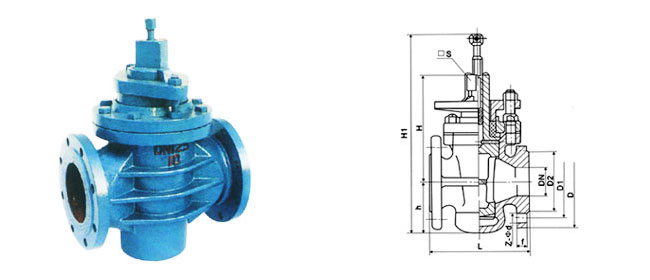

X47W油密封旋塞阀

公称压力
PN(MPa)
试验压力PS(MPa)
工作压力
P(MPa)
适用介质
工作温度
(℃)
壳体
密封
1.0
1.5
1.1
1.0
煤气、油品
≤100

油密封旋塞阀尺寸

公称通径
DN(mm)
尺寸(mm)
L
D
D1
D2
S
z-φd
H1
50
170
160
125
100
32
4╳φ18
315
65
220
180
145
120
36
4╳φ18
360
80
250
195
160
135
46
4╳φ18
455
100
300
215
180
155
50
8╳φ18
500
125
350
245
210
185
55
8╳φ18
510
150
400
280
240
210
60
8╳φ23
605
200
450
335
295
265
60
8╳φ23
760
250
530
390
350
320
85
12╳φ23
800
300
580
440
400
368
100
12╳φ23
820

油密封旋塞阀零件材料

零件名称
阀体、塞子
填料
垫片
材料
灰铸铁
橡胶石棉盘根
橡胶石棉板

油密封旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的油密封旋塞阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
