产品名称：	三通旋塞阀
产品型号：	X44W-1.0P/R旋塞阀

咨询电话：021-51602737
传真：021-51602737

三通内螺纹旋塞阀

三通内螺纹黄铜铜旋塞阀

产品介绍

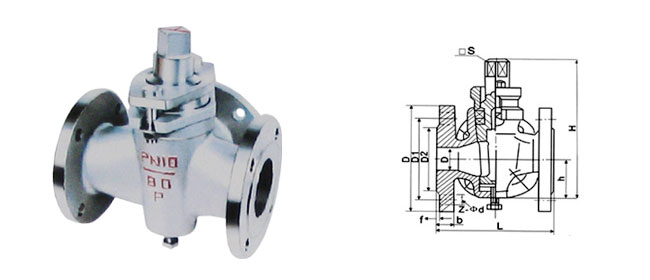

santongxuansaifa

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封	适用介质	工作温度（℃）
X44W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X44W-1.0R	1.0	1.5	1.1	醋酸类	≤250

三通旋塞阀尺寸

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

三通旋塞阀零件材料

零件名称	阀体	塞子	填料压盖	填料
X44W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	柔性石墨油浸石棉盘根
X44W-1.0R	铬镍钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢

三通旋塞阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通法兰旋塞阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
