产品名称：	Y13H螺纹减压阀
产品型号：	Y13H螺纹减压阀

咨询电话：021-51602737
传真：021-51602737

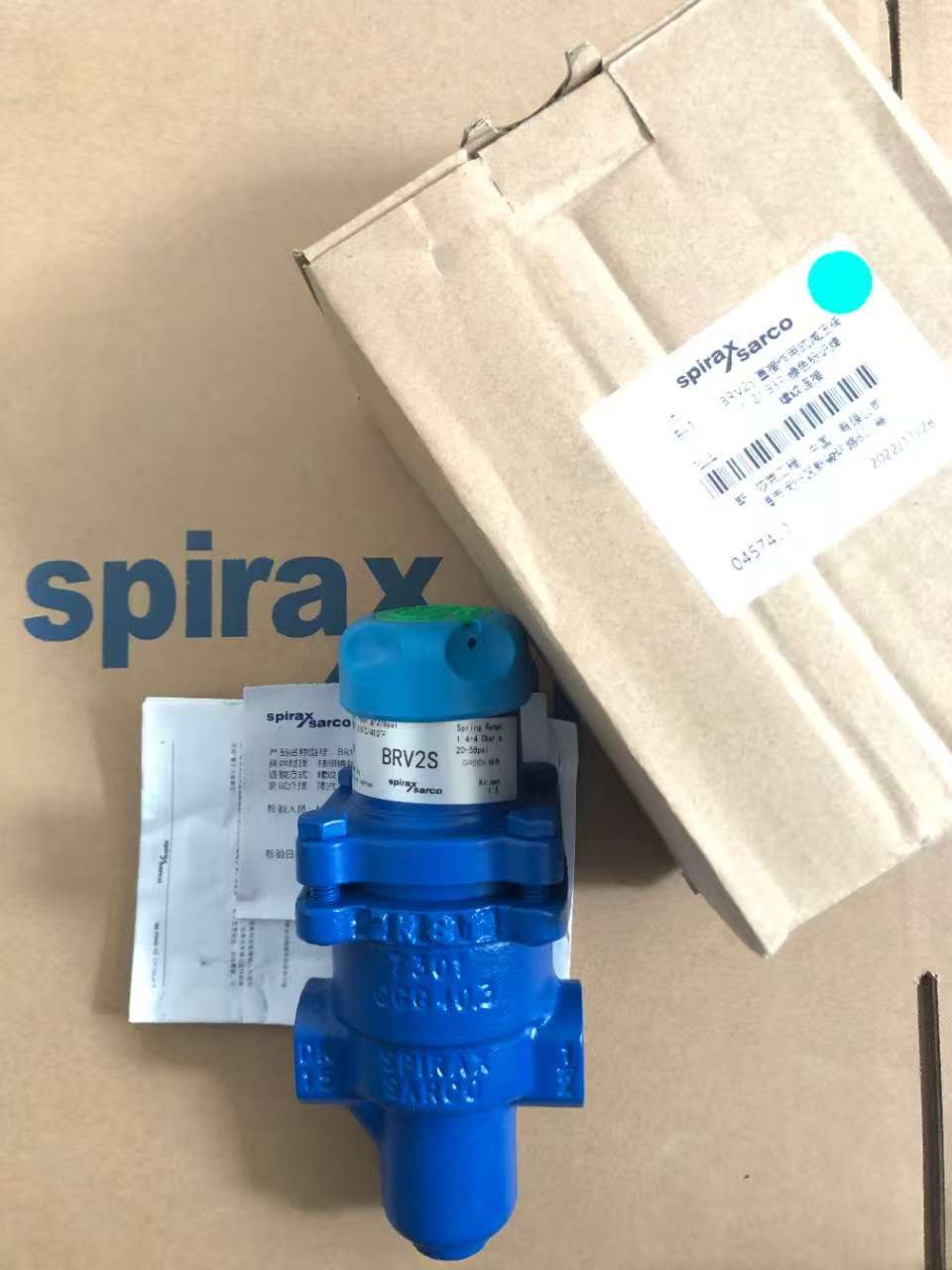

斯派莎克BRV2S减压阀

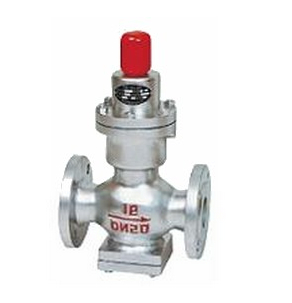

Y44F波纹管减压阀

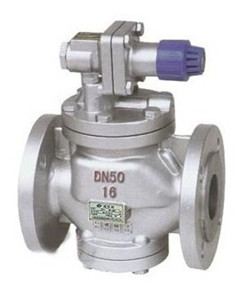

高灵敏度蒸汽减压阀

产品介绍

1、Y13H螺纹减压阀产品概述

Y13H/Y内螺纹蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。改进了密封面结构，延长了密封面寿命。本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

内螺纹高灵敏度蒸汽减压阀标准，内螺纹高灵敏度蒸汽减压阀尺寸，内螺纹高灵敏度蒸汽减压阀作用，内螺纹高灵敏度蒸汽减压阀原理

本公司的Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。Y13H内螺纹蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。

2、Y13H螺纹减压阀主要技术参数及性能指标

公称压力（MPa）	1.6	2.5
壳体试验压力（MPa）	2.4	3.75
密封试验压力（MPa）	1.6	2.5
最高进口压力（MPa）	1.6	2.5
出口压力范围（MPa）	0.1-1.0	0.1-1.6
压力特性偏差（MPa）	GB12246-1989
流量特性偏差（MPa）	GB12246-1989
最小压差（MPa）	0.15	0.15
渗漏量	GB12245-1989

*：壳体试验不包括膜片、阀盖。

3、Y13H螺纹减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25（镀硬铬）
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

4、Y13H螺纹减压阀流量系数

DN	Cv
15	1
20	2.5
25	4
32	6.5
40	9
50	16

5、Y13H螺纹减压阀主要连接尺寸

公称通径DN	G	L	H	H1
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

6、Y13H螺纹减压阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的内螺纹蒸汽减压阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
