D41X/D41F法兰蝶阀
产品名称：D41X/D41F法兰蝶阀
产品型号：D41X/D41F型法兰蝶阀
在线咨询
咨询电话：021-51602737
传真：021-51602737

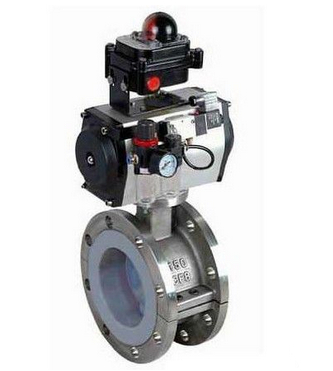

气动法兰蝶阀
 气动法兰蝶阀
产品介绍

1、D41X/D41F法兰蝶阀 概述

D41X/D41F型法兰蝶阀系列采用中线垂直板、软密封阀座结构。结构简单，制造方便，价格低廉，广泛应用于低压管道上。手动蝶阀是手柄驱动适用于适用于公称压力≤1.6MPa，公称通径小于DN200的各种水、油、气等介质的官道上。公称通径口径DN250以上的法兰蝶阀需要加装涡轮头，详细参数可了解涡轮蝶阀
2、D41X/D41F法兰蝶阀 产品特点
 1、结构简单，力矩小，操作方便、迅速；
 2、具有良好的流量调节功能和密封性能，气压测试泄露为零
 3、合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好
 4、可装配电动执行器、气动执行器，实现远程大规模集中控制
D41X/D41F法兰蝶阀 执行标准
 设计规范：GB/T 12238
 结构长度：GB/T 12221
 法兰连接：GB/T 9113
 试验与检验：GB/T 13927
3、D41X/D41F法兰蝶阀 主要零件材料

零件名称 材料
阀体 铸铁 球墨铸铁 铸钢
蝶板 铸铁 球墨铸铁 尼龙涂层板  衬胶板 CF8  CF8M 2507 1.4529
密封圈 丁晴橡胶(NBR)  三元乙丙橡胶（EPDM）  聚四氟乙烯（PTFE）
阀杆 45# 1Cr13
填料 O型圈 柔性石墨
4、D41X/D41F法兰蝶阀 主要外形尺寸
1.6MPa D341X-16 D341F-16 主要外形尺寸
DN L H H0 A B D D1 D2 n-d 重量KG
50 108 63 306 180 200 165 125 99 4-18 13
65 112 70 321 180 200 185 145 118 4-18 14
80 114 83 346 180 200 200 160 132 8-18 15.5
100 127 105 387 180 200 220 180 156 8-18 19.5
125 140 115 411 180 200 250 210 184 8-18 25.5
150 140 137 447 270 280 285 240 211 8-22 28.5
200 152 164 572 270 280 340 295 266 12-22 48
1.0MPa D341X-10 D341F-10 主要外形尺寸
DN L H H0 A B D D1 D2 n-d 重量kg
50 108 63 306 180 200 165 125 99 4-18 13
65 112 70 321 180 200 185 145 118 4-18 14
80 114 83 346 180 200 200 160 132 8-18 15.5
100 127 105 387 180 200 220 180 156 8-18 19.5
125 140 115 411 180 200 250 210 184 8-18 25.5
150 140 137 447 270 280 285 240 211 8-22 28.5
200 152 164 572 270 280 340 295 266 8-22 48

5、D41X/D41F法兰蝶阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
