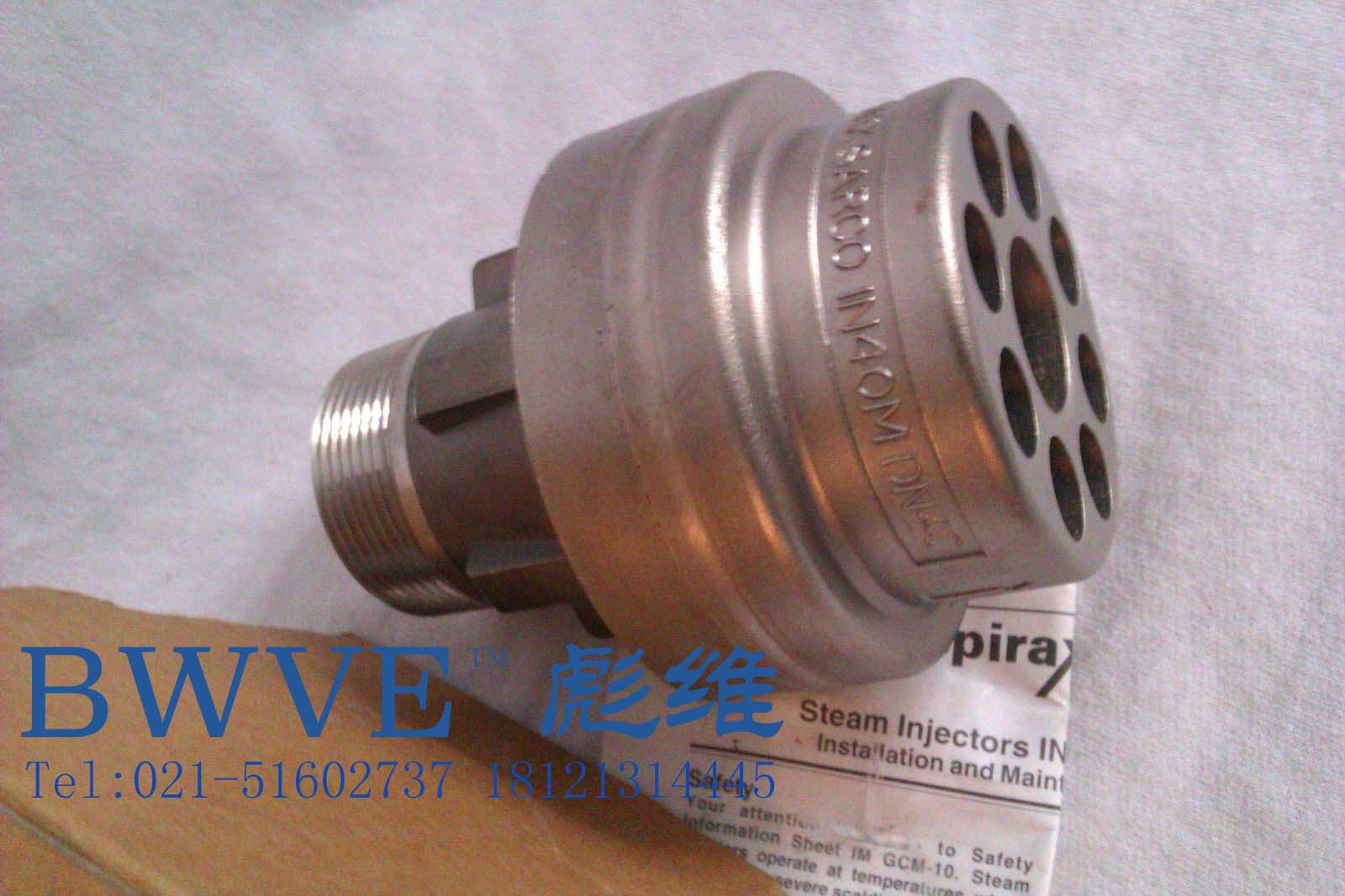

一、产品简介

斯派莎克蒸汽喷射器以蒸汽直接加热水或其他流体，通过蒸汽喷射吸入液体、混合后喷出，实现加热、混合与循环，避免水箱温度分层。

• IN15：内外螺纹，可装水箱壁或管道接入

• IN25M/IN40M：外螺纹 / 对焊，安装方式同 IN15

• 大流量需求可多台并联使用

二、主要特点

• 全不锈钢结构

• 无运动部件，可靠耐用

• 结构紧凑、噪声与振动低

• 适合锅炉给水加热、除氧、流体加热混合

三、压力 / 温度限制

• 本体设计等级：PN25

• 最小工作压力：0.5 bar g

• 最大饱和蒸汽条件：17 bar g @ 207℃

• 开式水箱最高加热温度：90℃

四、材质

• 主体：奥氏体不锈钢 ASTM A351 CF3M

五、尺寸与重量（近似值）

表格

六、可供型号与连接

IN15

• ½"内螺纹 + 1" 外螺纹

• 螺纹标准：BSPT / NPT

IN25M / IN40M

表格

七、安装注意事项

1. 安装在水箱中下部、中线位置，水平喷射

2. 蒸汽管道必须牢固固定，防振、防水箱壁应力

3. 螺纹接口建议用密封粘合剂

4. 管道口径与喷射器口径一致

5. 多台安装间距：≥150mm，出口远离箱壁

6. 详细安全与维护：见手册 IM-GCM-10

多台并联最小管径

表格

八、蒸汽流量表（开式水箱 3m 深）

表格

九、自作用控制系统配置示例

表格

十、电气 / 气动控制系统配置示例

十一、订购示例

1 - 斯派莎克 IN25M 蒸汽喷射器，1" BSPT 螺纹，ASTM A351 CF3M 不锈钢
