一、产品简介

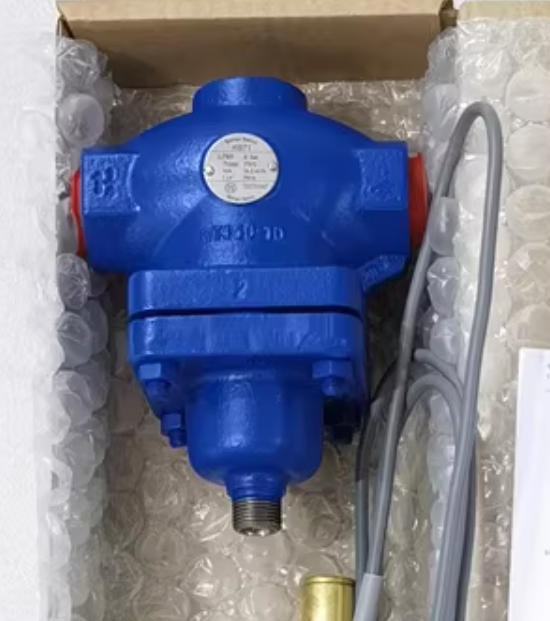

KA/KB/KC 系列为两通控制阀，与斯派莎克自作用控制器配套，组成自力式温度控制系统。

二、可供型号

• KA31：常开阀，螺纹连接，无平衡波纹管

• KA33：常开阀，法兰连接，无平衡波纹管

• KB31：常开阀，磷青铜波纹管，螺纹连接

• KB33：常开阀，磷青铜波纹管，法兰连接

• KC31：常开阀，不锈钢波纹管，螺纹连接

备注：压力平衡波纹管可提升阀门在高压差工况下的工作能力；产品符合欧洲压力设备指令 97/23/EC。

三、压力 / 温度限制

阀体设计条件（PN16）

• 最高设计压力：16 bar g @ 120℃

• 最高设计温度：220℃ @ 13.8 bar g

• 最低设计温度：-10℃

• 最高工作温度：220℃

• 最低工作温度：0℃（低于 0℃ 需咨询斯派莎克）

最大工作压差（bar）

表格

设计最大冷态水压试验压力

24 bar g

四、口径与管道连接

螺纹连接（BSP/BS 21 平行螺纹 或 NPT）

• KA31：½"、¾"、1"、1¼"、1½"、2"

• KB31：1"、1¼"、1½"、2"

• KC31：1½"、2"

法兰连接（EN 1092 PN16 / BS 10 表 F）

• KA33：DN15~DN50

• KB33：DN25~DN50

五、部件材质

表格

六、Kv 值与流量换算

表格

换算公式

• 英制 Cv：Cv (UK) = Kv × 0.963

• 美制 Cv：Cv (US) = Kv × 1.156

排量选型参考

• 饱和蒸汽系统：TI-GCM-08

• 水系统：TI-GCM-09

七、尺寸与重量（近似值）

KA31 / KA33

表格

KB31 / KB33 / KC31

表格

八、安装要点

• 阀门应安装在水平管道上

• 执行器需位于管道垂直下方

• 详细安全、安装、维护说明：参见随货手册 IM-S21-01

九、证书说明

• 标准配置：制造商典型测试证书

• 定制要求：下单时需明确证书类型与测试项目

十、订购示例

1 - 斯派莎克 1¼" KA31 铸铁阀，BSP 螺纹连接

十一、备件清单（实线为可售备件）

KA31 / KA33

表格

KB31 / KB33 / KC31

表格

备件订购示例

1-DN32 KB31 阀座装置
