一、产品简介

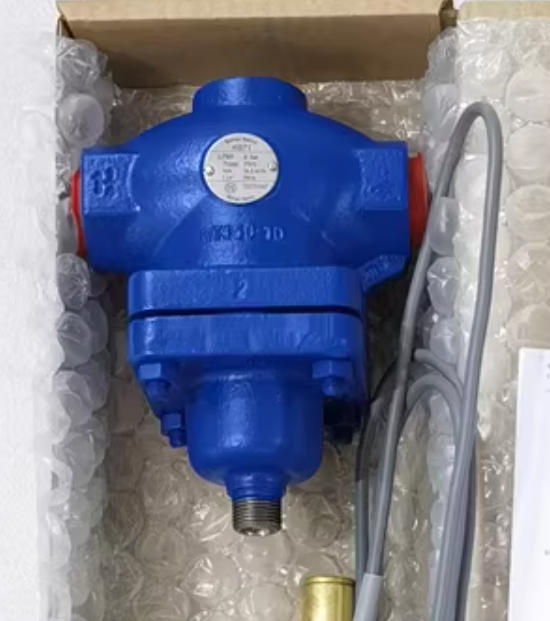

KB71 为两通控制阀，可与斯派莎克自作用控制器组合构成自力式温度控制系统；也可加装 EL7200 电动执行器与适配温度传感器、控制器，构成电动温度控制系统。

二、可供型号

KB71 常开阀，磷青铜波纹管，螺纹连接备注：压力平衡波纹管可提升阀门在高压差工况下的工作能力。

三、压力 / 温度限制

阀体设计条件（PN16）

• 最高设计压力：10 bar g（@220℃）

• 最高设计温度：220℃（@10 bar g）

• 最低设计温度：-10℃

• 最高工作温度：220℃

• 最低工作温度：0℃（低于 0℃ 需咨询斯派莎克）

最大工作压差（bar）

表格

设计最大冷态水压试验压力

24 bar g

四、口径与管道连接

• 螺纹标准：BSP（BS 21 平行螺纹）或 NPT

• 适配口径：1"、1¼"、1½"、2"（对应 DN25、DN32、DN40、DN50）

五、部件材质

表格

六、Kv 值与流量换算

表格

换算公式

• 英制 Cv：Cv (UK) = Kv × 0.963

• 美制 Cv：Cv (US) = Kv × 1.156

排量选型参考

• 饱和蒸汽系统：TI-GCM-08

• 水系统：TI-GCM-09

七、尺寸与重量（近似值）

表格

八、安装要点

• 阀门应安装在水平管道上

• 执行器需位于管道垂直下方

• 详细安全、安装、维护说明：参见随货手册 IM-S21-01

九、证书说明

• 标准配置：制造商典型测试证书

• 定制要求：下单时需明确证书类型与测试项目

十、订购示例

1 - 斯派莎克 1¼" KB71 球墨铸铁阀，BSP 螺纹连接

十一、备件清单（实线为可售备件）

表格

备件订购示例

1-DN32 KB71 阀座装置
