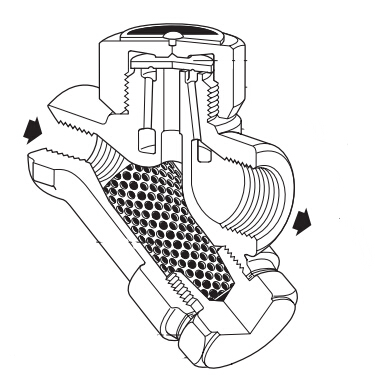

    Airodyn压缩空气疏水阀

    简介
    Airdyn为热动力型压缩空气疏水阀。外表面经ENP抗氧化处理。
    选项
    Airody S可提供高精度碟片用于高洁净应用。
    标准
    本产品完全符合欧洲的压力设备指令97/23/EC。
    证书
    该产品可提供证书EN 10204 3.1。
    注:如需证书请在订购时注明。
    口径和管道连接
    ½"螺纹BSP或NPT。
    ¾" 螺纹NPT。
    airodynshushuifa
    压力/温度限制条件
    最大阀体设计压力             PN63
    PMA-最大允许压力           63 bar g@120℃
    TMA-最高允许温度           400℃@42 bar g
    PMO-最大操作压力           63 bar g@120℃
    最低工作温度                  0℃
    TMO-最高操作温度           400℃@42 bar g
    PMOB-在任何情况下背压不超过进口压力的80%,否则疏水阀不能关闭
    最小操作压差                  0.25 bar
    最大冷态测试压力             95 bar g
    材质
    序号       部件            材质
     1         阀体            不锈钢       ASTM A743 Gr. CA40F
     2         阀帽            不锈钢       AISI 416
     3         碟片            不锈钢       BS 1449 420 S45
     4         过滤网         不锈钢       BS 1449 304 S16
     5         过滤帽         不锈钢       AISI 416
     6         过滤帽垫片  不锈钢       BS 1449 304 S16

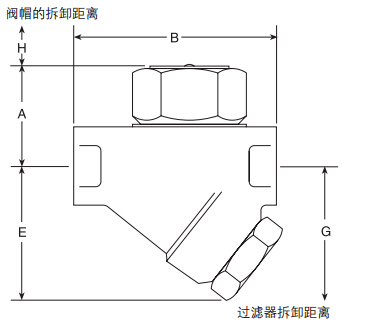

    尺寸/重量 (近似)mm和kg
    口径     A     B      E       G       H     重量
    ½"     41    78    55    85     20    0.77
    ¾"     44    85    60    100   20    0.95
    安装说明
    疏水阀最好安装在水平管道上,但也可以安装在垂直向下的管道上。
    操作
    碟片(3)的一侧为带有一划痕横向外的平面,碟片的另一侧有一加工的环型槽。
    Airodyn供货时将带有环型槽的一侧面向阀座,适用于干净的操作系统。
    如果系统比较肮脏,则使用合适的扳手松开阀帽,反转碟片使用泄流划痕的面向阀座。旋紧阀帽,无需使用垫片,但应涂上防高温的油脂。
    拧紧阀帽至合适的扭矩,不要使用活动板手应防止阀帽的扭环。如果用于极端肮脏的环境,应加深划痕的深度或者增加划痕数(最多至3个划痕)。
    划痕应均匀布置在碟片面上并朝向碟片外边。
    处理
    本产品可再循环,处理得当不会引起生态问题。
    订购说明
    例:1-½"斯派莎克Airodyn压缩空气疏水阀,螺纹连接BSP。
    备件
    可供备件在图中以实线表示,虚线部分不提供。
    可供备件
    碟片 (3套)                                         3
    过滤网和垫片                                    4,6
    过滤器端盖垫圈 (3套)                            6
    订购备件
    根据上述说明订购备件并注明疏水阀的型号和口径。
    例:1-Airodyn ½"疏水阀的过滤器。
