产品介绍

型号： JG-1F / JG-2F
产品名称： 多口计量阀

特性:
1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+538℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

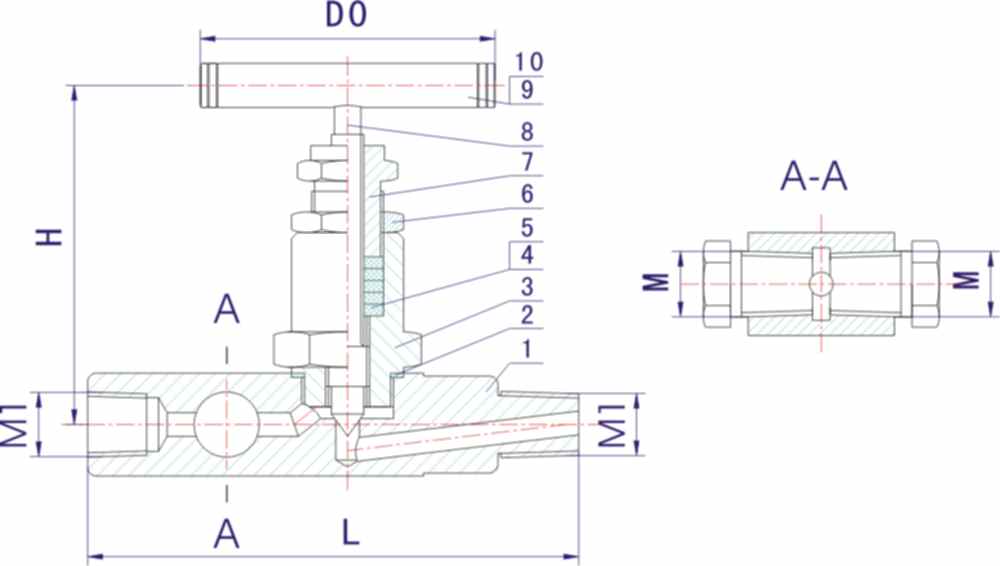

主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
10	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公称通径 DN Nominal bore	D0	M	M1	L	H
JG-1F/2F-1	DN6	60	R1/2	NPT1/2	120	82

其它多口计量阀细节方面请与我们联系.
