外螺纹针形截止阀
产品名称：外螺纹针形截止阀
产品型号：外螺纹针形截止阀
咨询电话：021-51602737
传真：021-51602737
J23W/H外螺纹针型阀
 J23W/H外螺纹针型阀
外螺纹针形截止阀
 外螺纹针形截止阀
J21W-JH-d外螺纹针型阀
 J21W-JH-d外螺纹针型阀
    产品介绍
    型号： J23W-160P
    产品名称： 外螺纹针形截止阀
    特性:
    1. 制造标准: GB/T12224-2005  JB/T7747-1995
    2. 连接形式:  外螺纹对焊接管式
    3. 结构特征: 锥面密封,活动阀瓣
    4. 阀门检验与试验: GB/T13927-1992
    5. 公称压力: ≤10000Psi
    6. 适用工作温度: -29℃～+200℃
    7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…
    wlwzxf

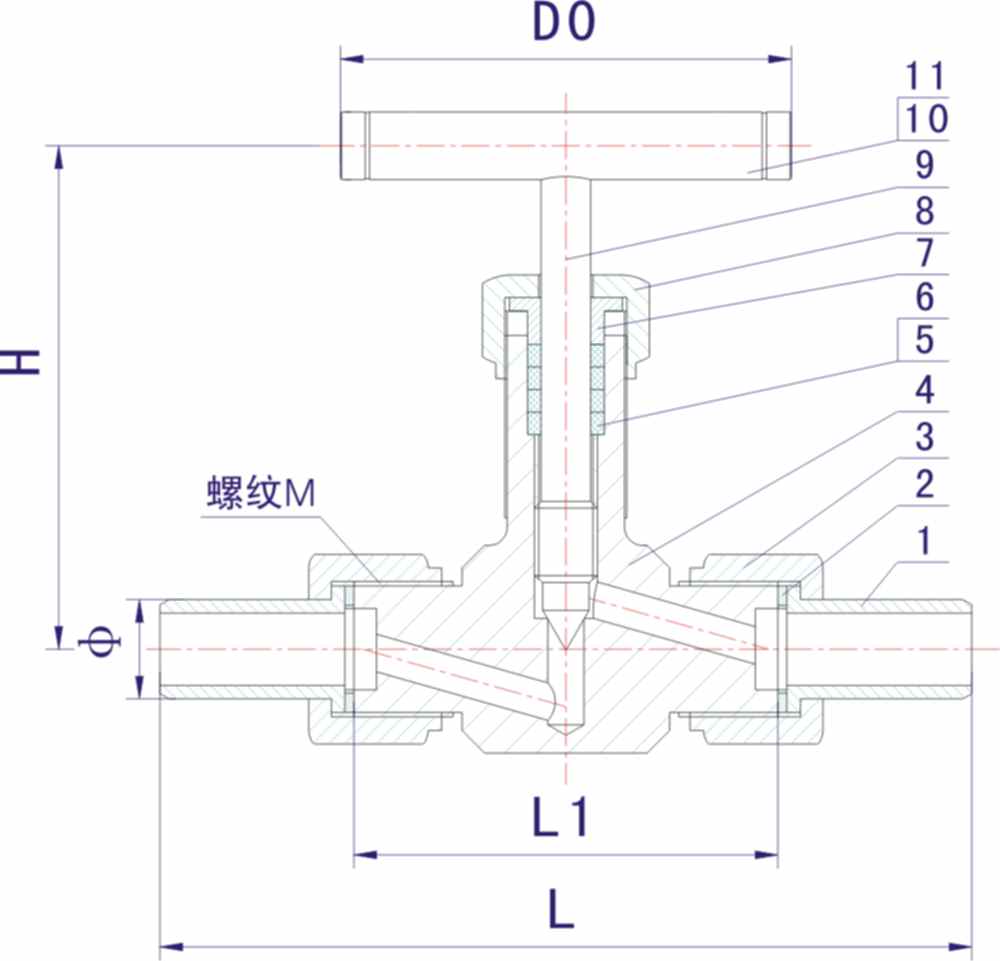

    主要零件材料/Materials of main parts
    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    		 焊接接管 Weld tube 20# A105 SS304 SS304L SS316 SS316L
    2
    		 平垫圈Plain washer PTFE RTFE铜(copper)
    3
    		 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L
    4
    		 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    5
    		 填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    6
    		 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    7
    		 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    8
    		 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    9
    		 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    10
    		 手柄 Handle 20# A105 SS304 SS304L SS316 SS316L
    11
    		 内六角螺钉 Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L

    ITEM NO.
    公称通径 DN
    Nominal bore
    ø
    L1
    L
    H
    D0
    J23W-160P-1
    DN6
    ø14
    66
    140
    84
    63
    J23W-160P-2
    DN10
    ø18
    78
    160
    93
    78

    其它外螺纹针形阀详细资料请与我们联系.
