压力表针形截止阀|JJ-M1压力表针形截止阀结构尺寸|不锈钢压力表针形截止阀工作原理

当前位置 : 公司主页 - 产品展示 - 压力表针形截止阀

产品介绍

型号： JJ-M1
产品名称：压力表针形截止阀

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 管接头内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992

5. 公称压力: ≤10000Psi

6. 适用工作温度: -29℃～+538℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

8. 公称通径: DN6,DN10,DN15,DN20,DN25…

压力表针形截止阀零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	螺纹套Wrap	20# A105 SS304 SS304L SS316 SS316L
2	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE RTFE
4	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

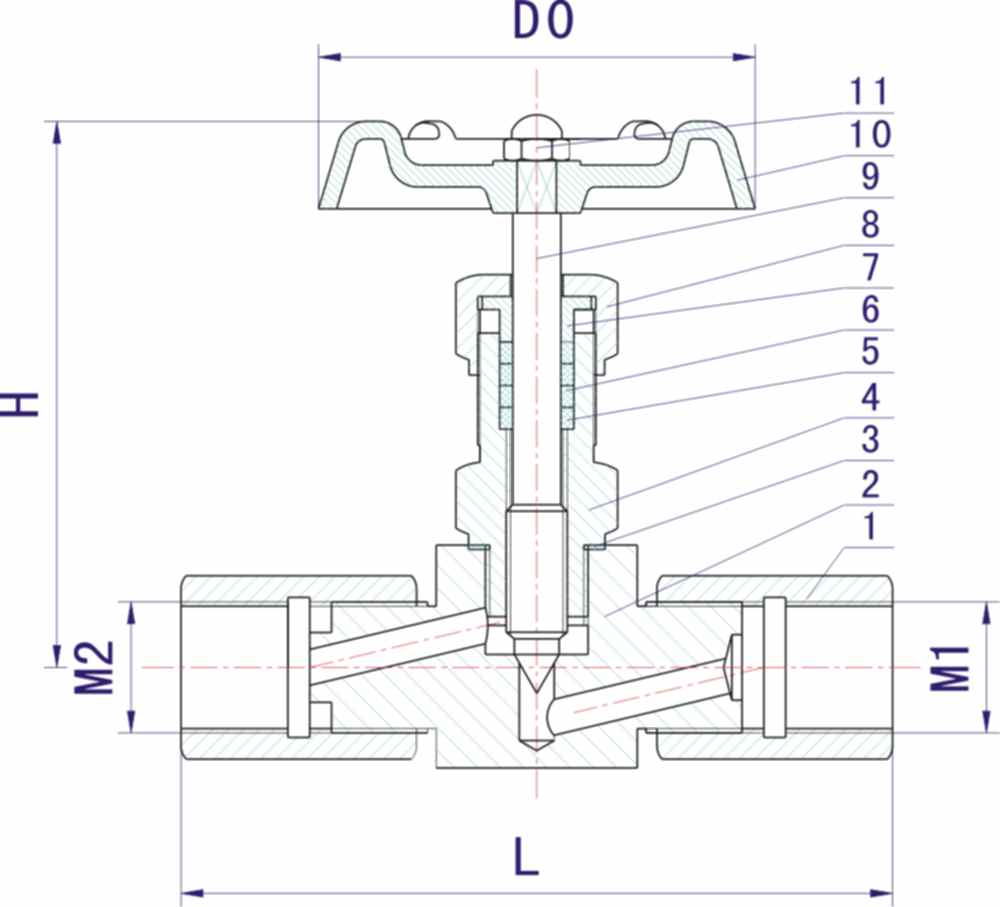

型号 ITEM NO.	公称通径 DN	M1	M2	L	H	D0
JJM1-1	DN5	M20X1.5	M20X1.5-left	112	84	ø70
JJM1-2	DN5	M20X1.5	G1/2	112	84	ø70

其它压力表针形截止阀细节方面请与我们联系.
