铜芯黄铜气动角座阀
产品名称:铜芯黄铜气动角座阀
产品型号:铜芯黄铜气动角座阀
咨询电话:021-51602737
传真:021-51602737

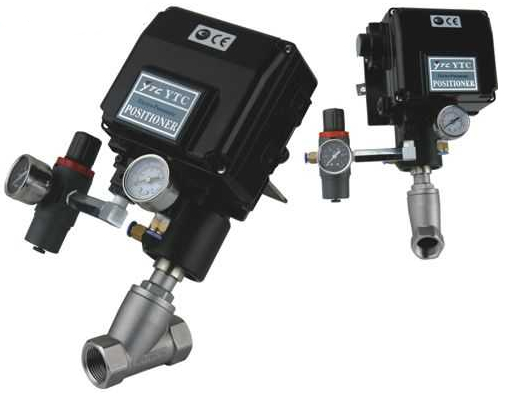

气动调节型角座阀
 气动调节型角座阀

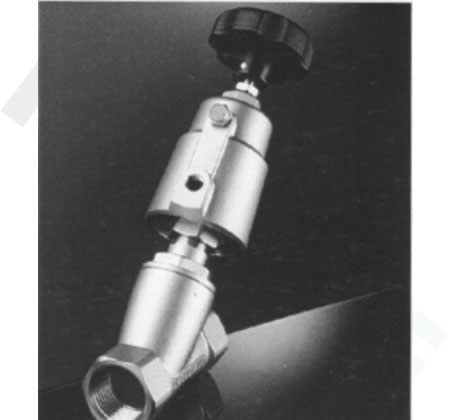

手动操作行程限位角座阀
 手动操作行程限位角座阀
铜芯黄铜气动角座阀
 铜芯黄铜气动角座阀
    产品介绍

    铜芯黄铜气动角座阀、Y611F-16T黄铜青铜气动角座阀

    铜芯黄铜气动角座阀主要性能:
    外部先进导角座阀,溢流口与滑块间有自调节密封压盖,在与普通截止阀相比时,阀体角座结构可实现较大流量。

    铜芯黄铜气动角座阀技术参数
    压力范围           0~16bar
    介质温度           -10℃~+180℃
    环境温度           -10℃~+60℃
    气源压力           0.4~0.7Mpa
    阀体材料           CF8、CF8M、CF3、CF3M
    密封材料           聚四氟乙烯
    执行机构外壳材料   聚酰胺
    控制气体           中性气体、空气

    铜芯黄铜气动角座阀 参数

    接口D
    [英寸]
    内孔
    [mm]
    KV值
    [m /h]
    最大工作压力
    [bar]
    要求最小的控制压力[bar] 执行机构尺寸
    [ mm]
    流向 控制功能
    G3/8″ 13 3.7 0~16 4~7 40 阀座上方


    G1/2″ 15 4.2 0~16 4~7 50 阀座上方
    G3/4″ 20 8. 0~16 4~7 50 阀座上方
    G 1″ 25 19 0~16 4~7 63 阀座上方
    G1 1/4″ 32 27.5 0~16 4~7 63 阀座上方
    G1 1/2″ 40 42 0~16 4~7 63 阀座上方
    G 2″ 50 52 0~16 4~7 80 阀座上方
    G2 1/2″ 65 77 0~16 4~7 80 阀座上方

    铜芯黄铜气动角座阀选取
    -控制功能:常开
    -PPS执行机构外壳适用于环境温度+5℃~+130℃
    -无复位弹簧  双作用执行机构
    -三夹式连接
    -独立可调行程极限,适于高低流量
    -手动应急开关
    -先导阀适用的Namur适配器
    铜芯黄铜气动角座阀外形尺寸

    接口D
    [英寸]
    内孔
    [mm]
    执行机构尺寸
    [ mm]
    A B C E F H A/F
    G1/2″ 15 50 85 173 13 64 44 137 27
    G3/4″ 20 50 95 178 14 64 44 145 32
    G 1″ 25 63 105 200 18 80 52 173 41
    G1 1/4″ 32 63 120 225 19 80 52 210 50
    G1 1/2″ 40 63 130 235 19 80 52 245 55
    G 2″ 50 80 150 290 23 101 61 301 70
    G2 1/2″ 65 80 185 315 30 101 61 315 70


    铜芯黄铜气动角座阀保修服务:

    彪维自动阀门,质量优秀,性能卓越。其任何一款阀门的出厂都经过生产检验,包装检验和出厂检验三道严格的检验的程序,确保了用户能享受到美国彪维阀门完美的品质服务。但任何产品都难免有瑕疵,如果在您正确使用我司产品的基础上出现任何质量问题,
    我公司承诺
    如因产品生产质量造成密封压不合格的,密封泄漏的,1个月包换,1年保修,并承担运费
