三通球阀
产品名称:三通球阀
产品型号:三通球阀
咨询电话:021-51602737
传真:021-51062757
电动三通内螺纹球阀
 电动三通内螺纹球阀

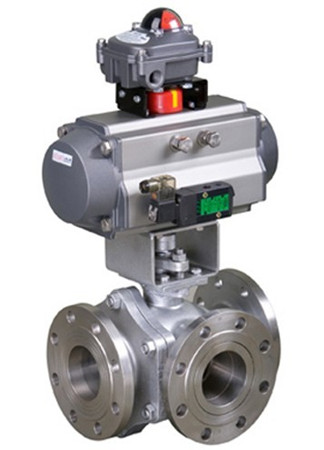

气动三通法兰球阀
 气动三通法兰球阀
三通法兰球阀
 三通法兰球阀
Q944/5电动三通球阀
 Q944/5电动三通球阀
    产品介绍

    一、三通球阀 产品概述

    一、Q44F型两阀座密封手动三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
    二、Q45F型四阀座密封手动三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

    二、三通球阀 主要性能规范

    公称压力 PN(MPa) 壳体试验 (MPa) 密封试验 (MPa) 气密试验 (MPa)
    1.6 2.4 1.76 0.6 (MPa)
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
    适用温度 -28~350℃
    应用规范 连接法兰 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
    检验试验 JB/T 9092-99 、API598

    三、三通球阀 主要零件材料

    零件名称 国标材质 美标材质
    阀体、阀盖 WCB A216-WCB
    密封圈 PTFE、对位聚苯 PTFE、对位聚苯
    球体 1Cr18Ni9Ti SS 304
    阀座、阀杆 2Cr13 A246-416
    双头螺栓 35CrMoA A193-B7

    四、三通球阀 三通L型球阀 主要外形尺寸

    型号 公称通径 DN(mm) 尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 220
    65 260 130 180 145 120 16 3 4-18 193 240
    80 280 140 195 160 135 20 3 8-18 217 270
    100 320 160 215 180 155 20 3 8-18 245 350
    125 380 190 245 210 185 22 3 8-18 282 500
    150 440 220 280 240 210 24 3 8-23 319 600
    200 550 260 335 295 265 26 3 12-23 380 1000
    250 670 310 405 355 320 30 3 12-25 460 1400
    300 720 370 460 410 375 30 3 12-25 520 1800

    六、三通球阀 三通T型球阀 主要外形尺寸

    型号 公称通径
    DN(mm)
    尺寸(mm)
    L L2 D D1 D2 b f Z-d H W
    Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 240
    65 260 130 180 145 120 16 3 4-18 193 270
    80 280 140 195 160 135 20 3 8-18 217 350
    100 320 160 215 180 155 20 3 8-18 245 500
    125 380 190 245 210 185 22 3 8-18 282 600
    150 440 220 280 240 210 24 3 8-23 319 1000
    200 550 260 335 295 265 26 3 12-23 380 1300
    250 670 310 405 355 320 30 3 12-25 460 1700
    300 720 370 460 410 375 30 3 12-25 520 2100

    七、三通球阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
