智能型电动调节阀
产品名称:智能型电动调节阀
产品型号:智能型电动调节阀
咨询电话:021-51602737
传真:021-51602737

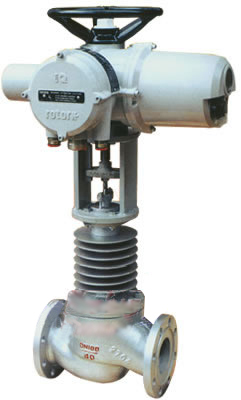

智能型电动调节阀
 智能型电动调节阀

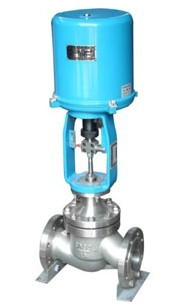

电动单座调节阀
 电动单座调节阀
电动角形调节阀
 电动角形调节阀

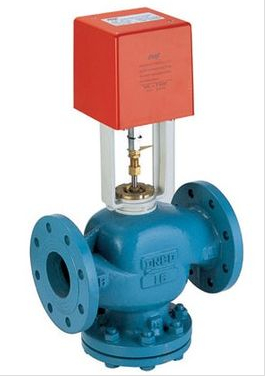

动态平衡电动调节阀
 动态平衡电动调节阀
    产品介绍

    智能型电动调节阀 产品概述

            ZRLP/ZRLM/SZRQM智能型电动调节阀由新一代智能2SB系列电动执行机构和调节阀本体两部分组成、 电机旋转通过联轴机构直接带动蜗杆传动, 蜗杆带动蜗轮转动,再通过离合器带动输出轴转动,从而产生轴侣推力,使阀芯作相应移动,从而达到对压力、流量、温度、液位等工艺参数的调节。该阀阀体结构紧凑:流体通道呈S流向型,压降损失小,流量大、可调范围广,流量特性曲线精度主,符合IEC534-1-1976标准。阀芯导向面积大,抗振性好,阀座泄露量符合ANSI B16.106标准。该阀广泛应用于化工、石油、冶金、电站等工业部门。

    智能型电动调节阀 执行机构

    是推动装置,它以电源为动力,输出推力;阀部为调节部分,直接与介质接触,调节介质流量。

    ZRLjp型单座阀采用一个密封面,因此泄露量小, 但作用在阀杆的不平衡推力大,使用于压差小的工况L;ZRLM型套筒阀采用平衡式阀塞结构,故泄露量较大,但作用于阀杆上的不平衡推力较少,因而允许使用的压差较大,在同样的工作条件下,套筒阀和单双座调节阀比较,阀塞的稳定性比较好,不易产生振动。该阀广泛应用于化工、石油、冶金、电站等工业部门。

    智能型电动调节阀 标准技术参数

    公称压力:1.6,4.0, 6.4MPa,(16、40、64kg/cm2)

    阀体材质:铸铁、铸钢、铸不锈钢

    固有流量特性:直线、等百分比

    作用方式:电开式(K)、电关式(B)

    温度范围:-20~200,-40~230℃、散热型-40~450℃

    输入信号:4~20mA (D.C)

    输出信号:4~20mA(D.C)

    电源电压:380VAC  50Hz或220VAC 50Hz(详见电装标牌)

    执行机构额定行程:见表一

    基本误差:≤1%

    死区:0.1%-9.9%可调

    行程控制机构重复性误差:≤1%

    输入输出通道均采用光电隔离

    允许泄露量:ZRLjp型符合GB4213四级;

    ZRLM型符合GB4213三级

    使用环境温度:电动调节阀-20~+55C

    使用环境温度:电动调节阀≤95%

    环境气体:无腐蚀性气体

    智能型电动调节阀 订货须知
    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
