高压型自力式调节阀
产品名称:高压型自力式调节阀
产品型号:高压型自力式调节阀
咨询电话:021-51602737
传真:021-51602737
ZZYP自力式调节阀
 ZZYP自力式调节阀
自力式压力调节阀
 自力式压力调节阀
自力式微压、差压调节阀
 自力式微压、差压调节阀
高压型自力式调节阀
 高压型自力式调节阀
    产品介绍

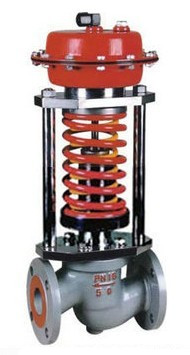

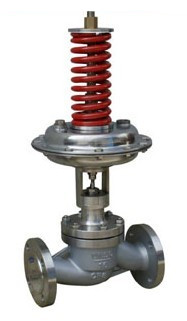

    ZZYP/ZZYM高压型自力式压力调节阀 产品概述

    高压自力式压力调节阀,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件:用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节:用于各种油品、化学品、液体储罐气封。

    ZZYP/ZZYM高压型自力式压力调节阀 技术参数

    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    额定流量系数Kv

    7

    11

    20

    30

    48

    75

    120

    190

    公称压力(MPa)

    1.0 1.6

    固有流量特性

    快开

    保证调压阀正常工作
    的最小压差P(MPa)

    ≥0.01

    压力分段范围
    (KPa)

    0.5~6   5~10  9~15  12~19  18~25  22~30
    28~35  32~40  38~50  48~60  58~72  70~100

    工作温度℃

    ≤80

    适合介质

    气体、蒸汽、低粘度液体

    法兰尺寸、型式

    PN10、16、GB9113-88凸式
    或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 

    结构长度

    按GB12221-89标准

    主要性能指标

    ZZYP/ZZYM高压型自力式压力调节阀 应用实例

    A.氢冷发电机组密封油系统。B.差压调节阀用于物料循环回路流量控制
    C.风机加热系统循环风量控制。D.两种气体流量的配比控制。E.泵旁路调节。

    许用介质与温度的关系



    允许泄
    漏量

    硬密封(L/H)

    单座(Ⅳ级):≤10-4阀额定容量:双座(Ⅱ级)、≤5×10-3×阀额定容量

    软密封
    (ml/min)

    DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    0.15

    0.3

    0.45

    0.6

    0.9

    1.7

    4.0

    6.75

    外形尺寸

    阀门主要零件及推荐使用温度范围



    公称通径(DN)

    20

    25

    32

    40

    50

    65

    80

    100

    A

    压力调节范围
    (Kpa)

    0.5~30

    φ394

    28~50

    φ308

    φ394

    48~100

    φ308

    ZZYP/ZZYM高压型自力式压力调节阀 订货须知
    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
