SH复合式过热疏水阀
产品名称:SH复合式过热疏水阀
产品型号:SH复合式过热疏水阀
咨询电话:021-51602737
传真:021-51602737
SH复合式过热疏水阀
 SH复合式过热疏水阀
CS15Y-64P高压过热疏水阀
 CS15Y-64P高压过热疏水阀
    产品介绍
    SH复合式过热疏水阀 Combined overheated sream trap
    产品介绍:SH系列内带集水仓的倒置桶过热蒸汽疏水阀专门用来克服过热,高压,小负荷等多种不力因素。集水仓存集足够的凝结水,保证在整个排放周期能够保持水封。密封的小杯在集水仓中起密封调节作用。
    结构特点:1、耐磨损,耐腐蚀,耐水击。
    2、独特的杠杆机构将桶提供的力充分放大,可在系统压力下开启阀门。
    3、排放孔通过水封保护可防止新鲜蒸汽泄漏。桶上的小孔可提供自动排空气。
    4、倒置桶疏水阀不需要专门调节,凝结水不会存积造成水击。
    安装建议:通常在过热高压小负荷工况下,在集水管和疏水阀内只是极少的凝结水产生。因此,选择适当的管道及集水管尺寸是正确使用过热蒸汽疏水阀的关键。
    Introduction:SH inverted bucket steam trap is especially designed to solve the problems of overheating,high pressure and small load.The sufficient condensed water stored in the water storage chamber can ensure the sealing during the whole period of discharging .The small cup play adjustable role in water storage chamber.
    Structure:1.Boasting excellent abilities to resist abrasiveness,corruption and water
    2.Unique lever structure will fully magnify the power provided by bucket.The valve will be opened under system pressure ;
    3.Discharging pore which is sealed can protect the fresh steam from leakge.The pore on the bucket can provide automatic gas discharging.
    4.The inverted bucket trap does not need special adjustment and the condensed water will not be stored to cause water beating.
    Suggestions:on installation :Under the overheated pressure,there’s little condensed water produced in the catchment pipelines and trap.Therefore,to choose appropriate pipelines and size of catchment pipelines is the key to correctly use the overheated trap.

    SH复合式过热疏水阀

    SH复合式过热疏水阀 主要零件材料和性能参数 Main parts and specifications


    主要零部件材料表
    Main parts materials

    Body
    阀体

    1Cr18NNi9Ti

    性能参数
    Performance parameter

    SH64P

    6.4MPa

    Main valve seat
    主阀座

    Tungsten chromium cobalt alloy
    钨铬钴合金

    SH100P

    10.0MPa

    The duplicate velvet/floats the cup
    复阀、浮杯

    1Cr18NNigTi

    Highest working temperature
    最高工作温度

    500℃

    进水管
    进气管

    Stainless Steel
    不锈钢

    Higest pemissible temperature
    最高允许温度

    550℃

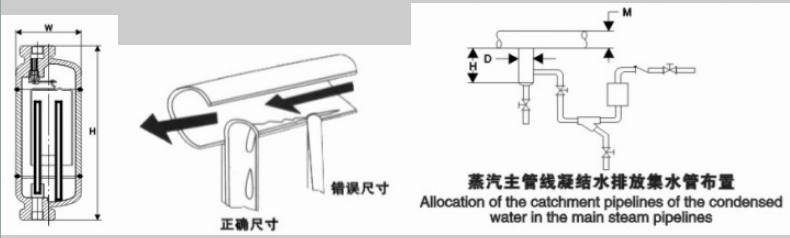

    SH复合式过热疏水阀 建议的蒸汽主管及支管尺寸

    M

    D

    H-及水管最小长度mm

    蒸汽主管尺寸

    及水管尺寸 mm

    控制升温

    自动升温

    15

    15

    250

    710

    20

    20

    250

    710

    25

    25

    250

    710

    50

    50

    250

    710

    75

    75

    250

    710

    100

    100

    250

    710

    150

    100

    250

    710

    200

    100

    300

    710

    250

    150

    380

    710

    300

    150

    450

    710

    350

    200

    530

    710

    400

    200

    600

    710

    450

    250

    685

    710

    500

    250

    760

    760

    600

    300

    910

    910

    SH复合式过热疏水阀 技术参数表 Technological parameter date


    Model
    产品型号

    Nominal diameter
    公称通径(DN)

    Connection
    连接方式

    Pressure Rating(MPa)
    使用压力

    Max allowable TMP(℃)
    最高允许温度

    Exterma dimensions(mm)外型尺寸

    H

    W

    CS15Y-64P-SH



    15~25

    Thread螺纹


    0.01`6.4

    480

    300

    112

    CS45Y-64P-SH

    Flange 法兰

    480

    300

    112

    CS65Y-64P-SH

    Socket weld 承插焊

    480

    300

    112

    CS45-100P-SH

    Flange 法兰

    0.1~10.0

    420

    350

    112

    CS65-100P-SH

    Socket weld 承插焊

    420

    350

    112


    SH复合式过热疏水阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的蒸汽疏水阀型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
