美标卡套式旋塞阀
产品名称:美标卡套式旋塞阀
产品型号:美标卡套式旋塞阀
咨询电话:021-51602737
传真:021-51602737
美标卡套式旋塞阀
 美标卡套式旋塞阀
    产品介绍

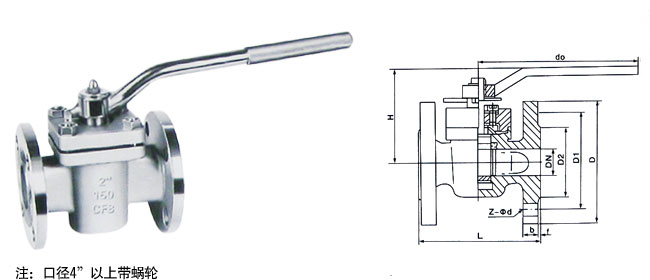

    X41F-150(Lb)/300(Lb)美标旋塞阀工作原理|卡套式旋塞阀内部结构图

    项目
    设计
    压力-温度基准
    结构长度
    法兰连接尺寸
    试验与检验
    标准
    ANSI B16.34.AP1600
    ANSI B16.34
    ANSI B16.10
    ANSI B16.5
    AP1598

    美标卡套式旋塞阀性能规范

    型号
    压力级
    (Lb)
    试验压力PS(MPa)
    适用介质
    适用温度℃
    聚四氟乙烯
    壳体
    密封(水)
    低压密封(气)
    X41F-150(Lb)C
    X41F-300(Lb)C
    X41F-600(Lb)C
    150
    3.0
    2.2
    0.5~0.7
    水、蒸气、油品等
    ≤150
    300
    7.8
    5.6
    600
    15.3
    11.2
    X41F-150(Lb)P
    X41F-300(Lb)P
    X41F-600(Lb)P
    150
    3.0
    2.2
    0.5~0.7
    硝酸类
    ≤150
    300
    7.8
    5.6
    600
    15.3
    11.2
    X41F-150(Lb)R
    X41F-300(Lb)R
    X41F-600(Lb)R
    150
    3.0
    2.2
    0.5~0.7
    醋酸类
    ≤150
    300
    7.8
    5.6
    600
    15.3
    12.2

    美标卡套式旋塞阀尺寸连接

    压力
    公称通径DN
    尺寸(mm)
    (in)
    (mm)
    D
    D1
    D2
    L
    H
    do
    b-f
    Z-φd
    150Lb
    1/2
    15
    89
    60.5
    35
    108
    110
    150
    12-2
    4-φ15
    3/4
    20
    98
    70
    43
    117
    115
    150
    12-2
    4-φ15
    1
    25
    108
    79.5
    51
    127
    115
    180
    12-2
    4-φ15
    11/4
    32
    117
    89
    64
    140
    135
    270
    13-2
    4-φ15
    11/2
    40
    127
    98.5
    73
    165
    140
    280
    15-2
    8-φ15
    2
    50
    152
    120.5
    92
    178
    150
    300
    16-2
    8-φ19
    21/2
    65
    178
    139.5
    105
    190
    165
    350
    18-2
    8-φ19
    3
    80
    190
    152.5
    127
    203
    180
    400
    19-2
    8-φ19
    4
    100
    229
    190.5
    157
    229
    380
    -
    24-2
    8-φ19
    5
    125
    254
    216
    186
    254
    460
    -
    25-2
    8-φ22
    6
    150
    279
    241.5
    216
    267
    520
    -
    27-2
    8-φ22
    8
    200
    343
    298.5
    270
    292
    580
    -
    30-2
    8-φ22

    美标卡套式旋塞阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的美标卡套式旋塞阀型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
