台湾广腾Y型过滤器
产品名称:台湾广腾Y型过滤器
产品型号:Y型过滤器
咨询电话:021-51602737
传真:021-51602737
台湾广腾无声止回阀
 台湾广腾无声止回阀
台湾广腾硬密封蝶阀
 台湾广腾硬密封蝶阀
台湾广腾铸铁过滤器
 台湾广腾铸铁过滤器
台湾广腾橡胶挠性接头
 台湾广腾橡胶挠性接头
    产品介绍
    guolvqi


    材質表

    號碼 名稱 材料
    1 閥體 FC 20
    2 閥蓋 FC 20
    3 過濾網 SUS 304
    4 密合墊 CAF 201
    5 閥蓋螺栓 SS 41
    CS118

    JIS-10K型 鑄鐵Y型過濾器 F

    CAST IRON SILENT-STRAINER PATTERN FLANGE


    常用壓力 10kg/cm2
    試驗壓力 閥體 15kg/cm2
    最高溫度 80℃

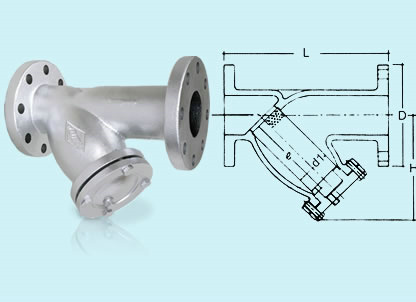

    寸法表

    尺寸 l L H d1 D
    50A 106 250 128 51 155
    65A 135 285 170 61 175
    75A 146 315 190 72 185
    100A 180 370 225 97 210
    125A 192 420 255 120 250
    150A 252 490 320 145 280
    200A 335 560 415 198 330
    250A 410 745 520 245 400
    CS119

    ASA-125型 鑄鐵Y型過濾器 F

    CAST IRON SILENT-STRAINER PATTERN FLANGE


    常用壓力 10kg/cm2
    試驗壓力 閥體 15kg/cm2
    最高溫度 80℃

    寸法表

    尺寸 l L H d1 D
    50A 106 250 128 51 152
    65A 135 285 170 61 178
    75A 146 315 190 72 190
    100A 180 370 225 97 229
    125A 192 420 255 120 254
    150A 252 490 320 145 279
    200A 335 560 415 198 343
    250A 410 745 520 245 406

    材質表

    號碼 名稱 材料
    1 閥體 FC 20
    2 閥蓋 FC 20
    3 過濾網 SUS 304
    4 密合墊 CAF 201
    5 閥蓋螺栓 SS 41
    CS120

    PN-16型 鑄鐵Y型過濾器 F

    CAST IRON SILENT-STRAINER PATTERN FLANGE


    常用壓力 12kg/cm2
    試驗壓力 閥體 16kg/cm2
    最高溫度 80℃

    寸法表

    尺寸 l L H d1 D
    50A 106 250 128 51 165
    65A 135 285 170 61 185
    75A 146 315 190 72 200
    100A 180 370 225 97 220
    125A 192 420 255 120 250
    150A 252 490 320 145 285
    200A 335 560 415 198 340
    250A 410 745 520 245 405
