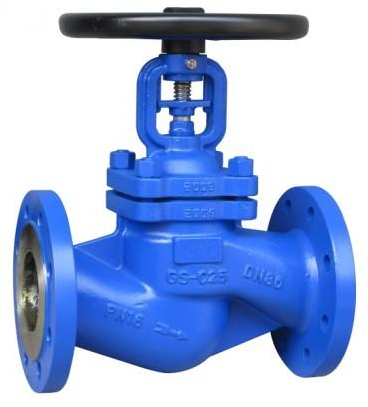

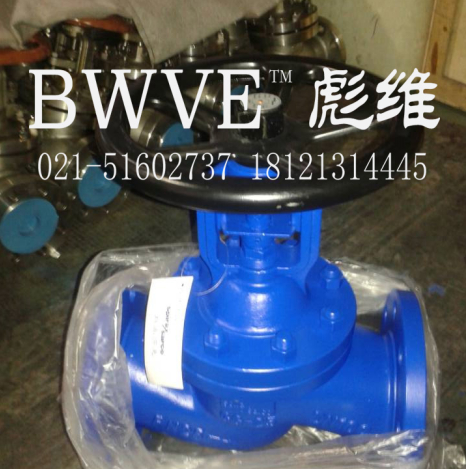

WJ41H德标截止阀
产品名称:WJ41H德标截止阀
产品型号:WJ41H德标截止阀
咨询电话:021-51602737
传真:021-51602737
WJ41H德标截止阀
 WJ41H德标截止阀
    产品介绍


    1、WJ41H德标截止阀 产品概述

    本公司的德标波纹管截止阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上,切断或接通管路介质。

    2、WJ41H德标截止阀 产品特点

    1、产品结构合理、密封可靠、性能优良、造型美观;
    2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
    3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
    4、双重密封,性能更可靠;
    5、阀杆升降位置指示更直观;
    6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

    3、WJ41H德标截止阀 技术规范

    结构形式 construction BB-BG-OS&Y
    驱动方式 operation 手动hand-operated
    气动 pneumatic
    设计标准 design standard DIN3356
    结构长度 face to face dimension DIN3202
    连接法兰 flanged ends DIN2543-2545
    试验和检验 test&inspection DIN3230

    4、WJ41H德标截止阀 性能规范

    公称压力(MPa)
    nominal pressure
    壳体试验压力(MPa)
    shell test
    密封试验压力(MPa)
    sealing test
    适用温度(℃)
    suitable temp
    适用介质
    suitable madium
    1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
    water,steam,oil,etc.
    2.5 3.75 2.75
    4.0 6.0 4.4

    5、WJ41H德标截止阀 主要零件材料

    序号 NO 名称 part name 材质 material
    1 阀体body GS-C25、CF8、CF3
    2 阀瓣disc 2CR13、F304、F316
    3 轴销hinge pin F304、F316
    4 波纹管组件bellows combination F304、F316L
    5 阀盖bonnet GS-C25、CF8、CF3
    6 填料packing 柔性石墨Flexible graphite、PTFE
    7 压套gland 25#、F304、F316
    8 定位片locator 25#、F304、F316
    9 阀杆螺母stem nut 铜合金ZQA19-4
    10 手轮hand wheel 碳钢carbon steel
    11 并帽cap 25#
    12 油杯oil cup 黄铜brass
    13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
    14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
    15 垫片gasket 柔性石墨+不锈钢
    flexible graphite+stainless steel、PTFE
    16 阀杆stem 2Cr13、F304、F316

    6、WJ41H德标截止阀 主要连接尺寸

    WJ41H-16德标波纹管截止阀

    压力等级 PN16
    口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
    W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
    重量(kg) 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395
    行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
    Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

    WJ41H-25德标波纹管截止阀

    压力等级 PN25
    口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
    W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
    重量(kg) 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415
    行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
    Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

    WJ41H-40德标波纹管截止阀

    压力等级
    PN40
    口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
    H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
    W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
    重量(kg) 4 4.5 6 8 11.5 13.5 20 25 45 60 83 158 305 440
    行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
    Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

    7、WJ41H德标截止阀 订货须知

    订货时请填写《规格书》或注明以下内容:
    1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
    2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
    3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
